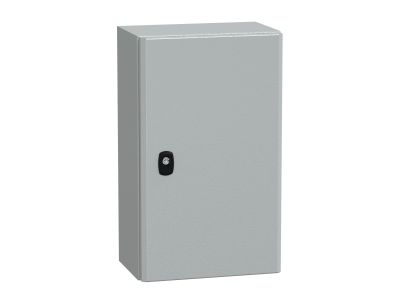

Obudowa wisząca Spacial S3D drzwi gładkie z pł. mont. 500x300x200 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D5320P Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o wymiarach 500x300x200 mm (wysokość x szerokość x głębokość) to profesjonalne rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja obudowy opiera się na technologii jednoczęściowego składania i spawania, co zapewnia wyjątkową sztywność i szczelność struktury. Kluczowym elementem konstrukcyjnym jest podwójna grubość przedniego profilu w kształcie rynny, która skutecznie zapobiega przedostawaniu się wody, pyłu oraz innych zanieczyszczeń do wnętrza po otwarciu drzwi.

• Stopień ochrony IP66: Gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co pozwala na montaż w trudnych warunkach zewnętrznych i halach produkcyjnych.
• Odporność mechaniczna IK10: Pełne drzwi stalowe zapewniają najwyższy stopień ochrony przed uderzeniami mechanicznymi (energia uderzenia do 20J), chroniąc wrażliwą aparaturę sterowniczą.
• Płyta montażowa w zestawie: Produkt dostarczany jest z pełną płytą montażową, co znacząco przyspiesza proces prefabrykacji rozdzielnicy.
• Estetyka i trwałość: Wykończenie w kolorze RAL7035 (jasnoszary) powłoką proszkową epoksydowo-poliestrową zapewnia wysoką odporność na korozję i promieniowanie UV.

Zgodność z Normami

Obudowa Schneider Electric Spacial S3D została zaprojektowana i przetestowana zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Spełnia wymagania normy IEC 62208, która określa ogólne wymagania dotyczące obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki certyfikacji IP66 oraz IK10, produkt jest dopuszczony do użytku w instalacjach wymagających podwyższonego rygoru ochrony sprzętu elektrycznego.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom ochronnym, obudowa NSYS3D5320P znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Automatyka przemysłowa: Idealna do montażu sterowników PLC, modułów I/O, falowników oraz aparatury modułowej na szynach DIN.
• Rozdział energii: Może służyć jako lokalna rozdzielnica zasilająca w zakładach produkcyjnych.
• Infrastruktura krytyczna: Wykorzystywana w systemach sterowania oświetleniem, wentylacją oraz w systemach monitoringu wizyjnego.
• Środowiska agresywne: Dzięki szczelnej konstrukcji doskonale sprawdza się w miejscach o dużym zapyleniu lub wilgotności.

Wskazówki Montażowe

Montaż obudowy Spacial S3D jest intuicyjny, jednak dla zachowania pełnych parametrów ochronnych należy przestrzegać poniższych zaleceń:

• Montaż ścienny: Zaleca się stosowanie dedykowanych uchwytów montażowych Schneider Electric, które montuje się od zewnątrz, aby nie naruszyć stopnia ochrony IP.
• Wprowadzanie kabli: Obudowa posiada demontowalną płytę przepustową na spodzie. Należy stosować dławnice o stopniu ochrony nie niższym niż IP66, aby utrzymać szczelność całego zestawu.
• Uziemienie: Należy pamiętać o połączeniu przewodu ochronnego do dedykowanych punktów uziemiających znajdujących się zarówno na korpusie obudowy, jak i na drzwiach.
• Drzwi: Konstrukcja umożliwia łatwą zmianę kierunku otwierania drzwi (lewo/prawo) w zależności od potrzeb instalacyjnych na obiekcie.

FAQ

1. Czy obudowa posiada płytę montażową w komplecie?
Tak, model NSYS3D5320P jest dostarczany wraz z pełną, stalową płytą montażową, co ułatwia szybki montaż aparatury.

2. Czy można zmienić kierunek otwierania drzwi?
Tak, drzwi w serii Spacial S3D są odwracalne, co pozwala na ich montaż z otwieraniem na prawą lub lewą stronę bez konieczności skomplikowanych przeróbek.

3. Jaki jest maksymalny kąt otwarcia drzwi?
Standardowo drzwi otwierają się pod kątem 120 stopni, co zapewnia swobodny dostęp do wnętrza podczas prac serwisowych.

4. Czy obudowa nadaje się do montażu na zewnątrz?
Tak, stopień ochrony IP66 oraz powłoka proszkowa RAL7035 pozwalają na montaż zewnętrzny, jednak w przypadku ekstremalnych warunków pogodowych zaleca się stosowanie dodatkowego daszka ochronnego.
