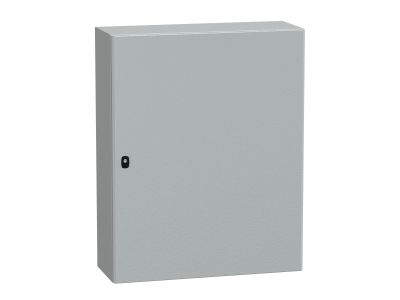

Obudowa wisząca Spacial S3D drzwi gładkie z pł.mont. 1000x800x300 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D10830P Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o numerze katalogowym NSYS3D10830P to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja o wymiarach 1000 mm wysokości, 800 mm szerokości oraz 300 mm głębokości została wykonana jako jednoczęściowy korpus, który jest składany i spawany, co zapewnia wyjątkową sztywność mechaniczną. Kluczowym elementem konstrukcyjnym jest podwójna grubość przedniego profilu w kształcie rynny, która skutecznie zapobiega przedostawaniu się wody i zanieczyszczeń do wnętrza po otwarciu drzwi.

• Stopień ochrony IP66: Gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co pozwala na montaż w trudnych warunkach zewnętrznych i halach produkcyjnych.
• Odporność mechaniczna IK10: Pełne, gładkie drzwi stalowe zapewniają najwyższy poziom ochrony przed uderzeniami mechanicznymi (energia uderzenia do 20J).
• Płyta montażowa w zestawie: Produkt dostarczany jest z pełną płytą montażową, co znacząco przyspiesza proces prefabrykacji rozdzielnicy.
• Estetyka i trwałość: Wykończenie w kolorze RAL7035 (jasnoszary) powłoką proszkową epoksydowo-poliestrową zapewnia wysoką odporność na korozję i promieniowanie UV.

Zgodność z Normami

Obudowy serii Spacial S3D są projektowane i testowane zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza ich niezawodność w sektorze elektroenergetycznym. Produkt spełnia wymagania normy IEC 62208, która określa ogólne wymagania dotyczące obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki certyfikacji UL, CSA oraz zgodności z dyrektywą RoHS, obudowa może być stosowana w projektach o zasięgu globalnym, gwarantując bezpieczeństwo użytkowania i ekologiczną produkcję.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom ochronnym, obudowa NSYS3D10830P znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Automatyka przemysłowa: Idealna do montażu sterowników PLC, falowników oraz aparatury modułowej sterującej procesami technologicznymi.
• Rozdział energii: Doskonale sprawdza się jako lokalna rozdzielnica zasilająca w obiektach komercyjnych i przemysłowych.
• Infrastruktura krytyczna: Wykorzystywana w systemach sterowania ruchem, przepompowniach oraz systemach monitoringu wizyjnego.
• Środowiska agresywne: Specjalna konstrukcja profilu przedniego chroni komponenty przed pyłem produkcyjnym i wilgocią.

Wskazówki Montażowe

Montaż obudowy Spacial S3D został zoptymalizowany pod kątem wygody instalatora. Płaski panel tylny ułatwia precyzyjne trasowanie otworów montażowych. Zaleca się stosowanie dedykowanych uchwytów ściennych Schneider Electric, aby zachować deklarowany stopień ochrony IP66. Drzwi obudowy są wyposażone w zawiasy umożliwiające ich demontaż lub zmianę kierunku otwierania (lewo/prawo), co pozwala na elastyczną aranżację przestrzeni w miejscu instalacji. Podczas montażu dławnic kablowych należy pamiętać o zachowaniu szczelności poprzez stosowanie odpowiednich uszczelek i akcesoriów systemowych Spacial.

FAQ

• Czy obudowa posiada płytę montażową w komplecie? Tak, model NSYS3D10830P jest dostarczany wraz z pełną, stalową płytą montażową.
• Czy można zmienić kierunek otwierania drzwi? Tak, konstrukcja zawiasów pozwala na łatwe przełożenie drzwi, co umożliwia ich otwieranie na prawą lub lewą stronę w zależności od potrzeb.
• Jaki jest maksymalny kąt otwarcia drzwi? Standardowo drzwi otwierają się pod kątem 120 stopni, co zapewnia swobodny dostęp do aparatury podczas prac serwisowych.
• Czy obudowa nadaje się do montażu na zewnątrz? Tak, dzięki stopniowi ochrony IP66 i powłoce poliestrowej obudowa jest przystosowana do pracy w warunkach zewnętrznych, jednak w przypadku ekstremalnych warunków pogodowych zaleca się stosowanie daszka ochronnego.
