Obudowa wisząca Spacial S3D drzwi gładkie b/pł. mont 600x400x250 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D6425 Schneider Electric

Opis i Kluczowe Cechy

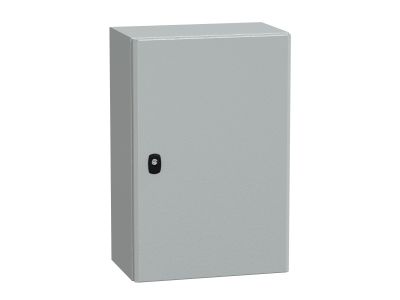

Obudowa wisząca Spacial S3D o numerze katalogowym NSYS3D6425 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja o wymiarach 600 mm wysokości, 400 mm szerokości oraz 250 mm głębokości została wykonana w technologii jednoczęściowej, składanej i spawanej, co gwarantuje wyjątkową sztywność mechaniczną. Kluczowym elementem konstrukcyjnym jest podwójna grubość przedniego profilu w kształcie rynny, która nie tylko wzmacnia całą strukturę, ale również skutecznie zapobiega przedostawaniu się wody i zanieczyszczeń do wnętrza po otwarciu drzwi.

• Wysoki stopień ochrony: Klasa szczelności IP66 zapewnia całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe dla bezpieczeństwa aparatury elektrycznej.
• Wytrzymałość mechaniczna: Odporność na uderzenia na poziomie IK10 (dla wersji z drzwiami pełnymi) pozwala na montaż w miejscach narażonych na akty wandalizmu lub przypadkowe uszkodzenia mechaniczne.
• Estetyka i trwałość: Wykończenie w kolorze RAL7035 (jasnoszary) za pomocą proszkowej powłoki epoksydowo-poliestrowej zapewnia wysoką odporność na korozję i estetyczny wygląd przez lata eksploatacji.
• Płaski panel tylny: Ułatwia bezpośredni montaż na ścianie lub za pomocą dedykowanych uchwytów, optymalizując przestrzeń instalacyjną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Obudowy serii Spacial S3D spełniają wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki certyfikacji IP66 oraz IK10, produkt jest dopuszczony do użytku w instalacjach wymagających najwyższej niezawodności operacyjnej. Materiały użyte do produkcji są zgodne z dyrektywą RoHS, co potwierdza dbałość producenta o aspekty ekologiczne i brak substancji szkodliwych.

Zastosowanie

Obudowa Spacial S3D znajduje szerokie zastosowanie w sektorze automatyki przemysłowej oraz rozdziału energii. Jest idealnym wyborem do montażu sterowników PLC, aparatury modułowej na szynach DIN, falowników oraz układów sterowania maszynami. Dzięki swojej szczelności, doskonale sprawdza się w halach produkcyjnych, oczyszczalniach ścieków, zakładach przetwórstwa spożywczego oraz w instalacjach zewnętrznych (przy zastosowaniu odpowiedniego zadaszenia). Możliwość doposażenia w szeroką gamę akcesoriów, takich jak płyty montażowe, przepusty kablowe czy systemy wentylacji, czyni ją niezwykle uniwersalnym fundamentem dla każdego systemu elektro-technicznego.

Wskazówki Montażowe

Podczas instalacji obudowy NSYS3D6425 zaleca się przestrzeganie poniższych wytycznych, aby zachować pełne parametry ochronne:

• Montaż ścienny: Należy wykorzystać dedykowane uchwyty montażowe lub otwory w tylnej części obudowy, dbając o zastosowanie odpowiednich uszczelek pod śruby montażowe w celu zachowania stopnia ochrony IP66.
• Wprowadzanie kabli: Zaleca się stosowanie dławnic kablowych o stopniu ochrony nie niższym niż IP66, montowanych w dolnej płycie przepustowej.
• Drzwi: Konstrukcja umożliwia łatwą zmianę kierunku otwierania drzwi (lewo/prawo), co pozwala na optymalne dopasowanie do warunków lokalowych.
• Uziemienie: Należy bezwzględnie podłączyć przewody ochronne do fabrycznie przygotowanych punktów uziemienia na korpusie i drzwiach obudowy.

FAQ

• Czy obudowa zawiera płytę montażową w zestawie? Prezentowany model NSYS3D6425 jest wersją bez płyty montażowej, co pozwala na indywidualny dobór akcesoriów (np. płyty pełnej, perforowanej lub systemu szyn DIN).
• Jaki jest maksymalny kąt otwarcia drzwi? Drzwi w obudowach Spacial S3D standardowo otwierają się pod kątem 120 stopni, co zapewnia swobodny dostęp do wnętrza podczas prac serwisowych.
• Czy obudowę można stosować na zewnątrz? Tak, jednak w przypadku bezpośredniej ekspozycji na opady atmosferyczne i promieniowanie UV, zaleca się stosowanie daszka ochronnego oraz regularną konserwację powłoki lakierniczej.
