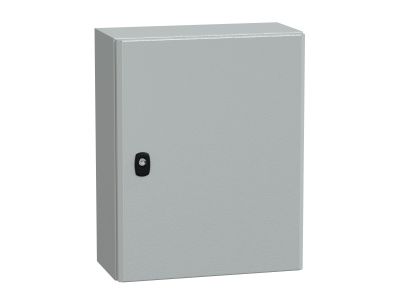

Obudowa wisząca Spacial S3D drzwi gładkie b/pł. mont 500x400x200 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D5420 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o wymiarach 500x400x200 mm to profesjonalne rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja typu jednoczęściowego, składana i spawana, charakteryzuje się wyjątkową sztywnością dzięki zastosowaniu podwójnej grubości przedniego profilu w kształcie rynny. Taka budowa nie tylko wzmacnia mechanicznie całą strukturę, ale również skutecznie zapobiega przedostawaniu się wody i zanieczyszczeń do wnętrza podczas otwierania drzwi.

• Wysoki stopień ochrony IP66: Zapewnia całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe w trudnych warunkach produkcyjnych.
• Wytrzymałość mechaniczna IK10: Pełne drzwi stalowe gwarantują najwyższą odporność na uderzenia o energii do 20 dżuli, chroniąc wrażliwe komponenty automatyki.
• Estetyka i trwałość: Wykończenie w kolorze RAL 7035 (jasnoszary) powłoką proszkową epoksydowo-poliestrową zapewnia wysoką odporność na korozję i estetyczny wygląd przez lata eksploatacji.
• Płaski panel tylny: Ułatwia bezpośredni montaż na ścianie lub za pomocą dedykowanych uchwytów, optymalizując przestrzeń wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Obudowa spełnia wymagania normy IEC 62208, która określa ogólne wymagania dotyczące pustych obudów do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki certyfikacji IP66 oraz IK10, produkt jest dopuszczony do pracy w środowiskach o podwyższonym ryzyku narażenia na czynniki zewnętrzne i uszkodzenia mechaniczne.

Zastosowanie

Obudowa Spacial S3D znajduje szerokie zastosowanie w wielu gałęziach przemysłu i infrastruktury. Jest idealnym wyborem dla:

• Systemów automatyki przemysłowej: Montaż sterowników PLC, modułów I/O oraz aparatury sterowniczej.
• Rozdzielnic zasilających: Bezpieczne osadzenie wyłączników nadprądowych, różnicowoprądowych oraz szyn prądowych.
• Infrastruktury budynkowej: Systemy HVAC, sterowanie oświetleniem oraz systemy bezpieczeństwa.
• Przemysłu maszynowego: Jako lokalne skrzynki sterownicze montowane bezpośrednio na liniach produkcyjnych.

Wskazówki Montażowe

Dla zapewnienia optymalnej funkcjonalności i zachowania deklarowanego stopnia ochrony IP66, podczas montażu należy przestrzegać poniższych zaleceń:

• Montaż ścienny: Zaleca się stosowanie oryginalnych uchwytów montażowych Schneider Electric, aby uniknąć konieczności wiercenia otworów w tylnej ścianie, co mogłoby osłabić szczelność obudowy.
• Wprowadzanie kabli: Należy stosować dławnice kablowe o stopniu ochrony nie niższym niż IP66, montowane w dedykowanej płycie przepustowej.
• Moment dokręcania: Podczas montażu aparatury na opcjonalnej płycie montażowej lub szynach DIN, należy stosować się do momentów dokręcania zalecanych przez producentów osprzętu, aby zapewnić trwałość połączeń mechanicznych.
• Uziemienie: Należy bezwzględnie podłączyć przewody ochronne do fabrycznych punktów uziemienia znajdujących się na korpusie i drzwiach obudowy.

FAQ

• Czy obudowa zawiera płytę montażową w zestawie? Prezentowany model NSYS3D5420 jest wersją bez płyty montażowej, co pozwala na indywidualny dobór akcesoriów, takich jak płyty pełne, perforowane lub systemy modułowe.
• Czy drzwi można zamontować tak, aby otwierały się w lewą stronę? Tak, konstrukcja obudowy Spacial S3D umożliwia łatwą zmianę kierunku otwierania drzwi (lewo/prawo) poprzez ich odwrócenie.
• Jaki jest zakres temperatur pracy dla tej obudowy? Obudowy metalowe Spacial S3D są przystosowane do pracy w szerokim zakresie temperatur, jednak ostateczny limit zależy od zastosowanego osprzętu wewnętrznego i uszczelek poliuretanowych, które standardowo wytrzymują warunki przemysłowe od -35°C do +80°C.
