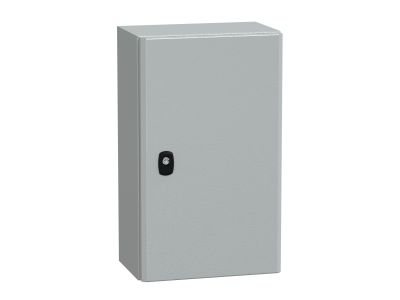

Obudowa wisząca Spacial S3D drzwi gładkie b/pł. mont 500x300x200 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D5320 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o wymiarach 500x300x200 mm (wysokość x szerokość x głębokość) to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja typu jednoczęściowego, składana i spawana, charakteryzuje się wyjątkową sztywnością dzięki zastosowaniu podwójnej grubości przedniego profilu w kształcie rynny. Takie rozwiązanie konstrukcyjne skutecznie zapobiega przedostawaniu się wody i zanieczyszczeń do wnętrza po otwarciu drzwi.

• Stopień ochrony IP66: Zapewnia całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe dla ochrony wrażliwych komponentów elektronicznych.
• Odporność mechaniczna IK10: Pełne, gładkie drzwi stalowe gwarantują najwyższy poziom ochrony przed uderzeniami mechanicznymi (energia uderzenia do 20J).
• Estetyka i trwałość: Wykończenie w kolorze RAL7035 (jasnoszary) powłoką proszkową epoksydowo-poliestrową zapewnia wysoką odporność na korozję i czynniki zewnętrzne.
• Płaski panel tylny: Ułatwia bezpośredni montaż na ścianie lub za pomocą dedykowanych uchwytów, optymalizując przestrzeń montażową.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Obudowy serii Spacial S3D spełniają wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki certyfikacji IP66 oraz IK10, produkt jest dopuszczony do pracy w trudnych warunkach przemysłowych, gdzie wymagana jest niezawodność i długowieczność infrastruktury elektroenergetycznej.

Zastosowanie

Obudowa Schneider Electric NSYS3D5320 znajduje szerokie zastosowanie w automatyce przemysłowej oraz elektroinstalacjach budynkowych. Jest idealnym wyborem do montażu sterowników PLC, aparatury modułowej na szynach DIN, zasilaczy oraz układów sterowania silnikami. Dzięki wysokiej szczelności, doskonale sprawdza się w halach produkcyjnych, oczyszczalniach ścieków, a także w instalacjach zewnętrznych (przy zastosowaniu odpowiedniego zadaszenia). Możliwość doposażenia w szeroką gamę akcesoriów, takich jak płyty montażowe, przepusty kablowe czy systemy wentylacji, czyni ją niezwykle uniwersalnym fundamentem każdego systemu sterowania.

Wskazówki Montażowe

Podczas instalacji obudowy Spacial S3D należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Montaż ścienny: Zaleca się stosowanie oryginalnych łap mocujących Schneider Electric, aby zachować deklarowany stopień ochrony IP.
• Wprowadzanie kabli: Obudowa nie posiada fabrycznej płyty montażowej w zestawie (wersja b/pł. mont), co pozwala na indywidualny dobór akcesoriów. Przy wykonywaniu otworów pod dławnice należy zadbać o zachowanie szczelności połączeń.
• Uziemienie: Należy bezwzględnie podłączyć przewody ochronne do fabrycznie przygotowanych punktów uziemienia na korpusie i drzwiach obudowy, aby zapewnić ciągłość ochrony przeciwporażeniowej.
• Moment dokręcania: Podczas montażu osprzętu wewnętrznego należy stosować się do zalecanych momentów dokręcania śrub, aby uniknąć odkształceń profilu.

FAQ

• Czy obudowa zawiera płytę montażową? Nie, model NSYS3D5320 jest dostarczany bez płyty montażowej, co pozwala na swobodną konfigurację wnętrza zgodnie z potrzebami projektu.
• Czy drzwi można zamontować tak, aby otwierały się w lewo? Tak, konstrukcja obudowy Spacial S3D umożliwia łatwą zmianę kierunku otwierania drzwi (odwracalność), co zwiększa elastyczność montażu w ograniczonej przestrzeni.
• Jaki jest maksymalny kąt otwarcia drzwi? Standardowo drzwi otwierają się pod kątem 120 stopni, co zapewnia swobodny dostęp do zainstalowanej aparatury podczas prac serwisowych.
