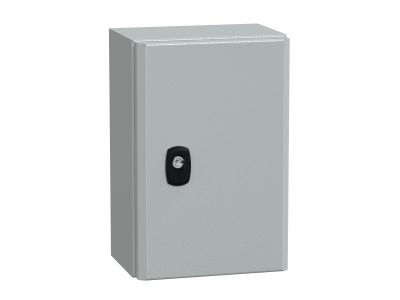

Obudowa wisząca Spacial S3D drzwi gładkie b/pł. mont 300x200x150 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D3215 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o wymiarach 300x200x150 mm to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja obudowy opiera się na technologii jednoczęściowego składania i spawania, co w połączeniu z podwójną grubością przedniego profilu w kształcie rynny, zapewnia wyjątkową sztywność mechaniczną oraz szczelność. Wykończenie w kolorze RAL7035 (jasnoszary) nadaje estetyczny wygląd i ułatwia integrację w nowoczesnych parkach maszynowych.

• Wysoki stopień ochrony IP66: Gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co pozwala na montaż w miejscach narażonych na trudne warunki atmosferyczne lub częste mycie.
• Odporność mechaniczna IK10: Pełne drzwi stalowe zapewniają najwyższy poziom ochrony przed uderzeniami mechanicznymi o energii do 20 dżuli, chroniąc wrażliwe komponenty sterownicze.
• Innowacyjna konstrukcja: Płaski panel tylny ułatwia montaż bezpośrednio na ścianie lub konstrukcji wsporczej, a brak płyty montażowej w tym konkretnym wariancie pozwala na indywidualną konfigurację wnętrza zgodnie z potrzebami projektu.
• Trwałość: Metalowa obudowa jest lekka, a jednocześnie niezwykle odporna na odkształcenia, co jest kluczowe przy długofalowej eksploatacji w przemyśle.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Obudowy serii Spacial S3D spełniają wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki certyfikacji IP66 oraz IK10, produkt jest dopuszczony do pracy w środowiskach o podwyższonym ryzyku mechanicznym i wysokim zapyleniu.

Zastosowanie

Obudowa Schneider Electric NSYS3D3215 znajduje szerokie zastosowanie w wielu gałęziach przemysłu i infrastruktury. Jest idealnym wyborem dla:

• Automatyki przemysłowej: Jako obudowa dla sterowników PLC, modułów I/O oraz aparatury łączeniowej.
• Rozdzielnic zasilających: Do montażu aparatury modułowej na szynach DIN w mniejszych węzłach energetycznych.
• Systemów sterowania: W miejscach, gdzie wymagana jest wysoka szczelność i ochrona przed dostępem osób niepowołanych.
• Infrastruktury budynkowej: Do zabezpieczania systemów HVAC, oświetlenia oraz systemów bezpieczeństwa.

Wskazówki Montażowe

Montaż obudowy Spacial S3D powinien być przeprowadzony zgodnie z dobrą praktyką inżynierską. Zaleca się wykorzystanie dedykowanych uchwytów ściennych Schneider Electric, aby zachować deklarowany stopień ochrony IP. Podczas wprowadzania przewodów należy stosować dławnice o stopniu ochrony nie niższym niż IP66, aby nie osłabić szczelności całego zestawu. Drzwi obudowy są łatwo demontowalne, co ułatwia prace warsztatowe podczas prefabrykacji rozdzielnicy. Należy zwrócić uwagę na odpowiednie uziemienie korpusu oraz drzwi za pomocą dedykowanych punktów ekwipotencjalnych.

FAQ

• Czy obudowa zawiera płytę montażową? Prezentowany model (NSYS3D3215) jest dostarczany bez płyty montażowej, co pozwala na swobodny dobór akcesoriów montażowych, takich jak szyny DIN lub płyty perforowane.
• Czy można zmienić kierunek otwierania drzwi? Tak, konstrukcja obudów Spacial S3D umożliwia łatwą zmianę strony zawiasowania drzwi, co zwiększa elastyczność montażu w ograniczonej przestrzeni.
• Jaki jest kolor obudowy? Obudowa jest malowana proszkowo w standardowym kolorze przemysłowym RAL7035.
• Czy obudowa nadaje się do montażu na zewnątrz? Tak, dzięki stopniu ochrony IP66 i wysokiej jakości powłoce lakierniczej, obudowa może być stosowana na zewnątrz, jednak w przypadku ekstremalnych warunków zaleca się stosowanie daszka ochronnego.
