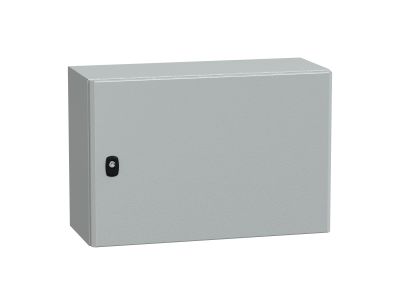

Obudowa wisząca S3D z płytą montażową ocynkowaną IP66 400x 600x 250mm Spacial | NSYS3D4625P Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o numerze katalogowym NSYS3D4625P to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja o wymiarach 400 mm wysokości, 600 mm szerokości oraz 250 mm głębokości charakteryzuje się wyjątkową sztywnością i odpornością mechaniczną. Wykonana z wysokiej jakości stali, obudowa kompaktowa zapewnia stopień ochrony IP66, co oznacza całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe dla bezpieczeństwa zainstalowanych wewnątrz komponentów automatyki i rozdziału energii.

• Płyta montażowa: W zestawie znajduje się pełna płyta montażowa wykonana ze stali ocynkowanej, co ułatwia montaż aparatury i zapewnia doskonałą przewodność dla celów ekwipotencjalizacji.
• Konstrukcja drzwi: Drzwi gładkie wyposażone w solidny zamek gwarantują bezpieczeństwo i ograniczają dostęp osób niepowołanych.
• Zarządzanie okablowaniem: Standardowa płyta dławnic umieszczona w dolnej części korpusu pozwala na wygodne i szczelne wprowadzenie przewodów o różnych przekrojach.
• Trwałość: Powłoka zewnętrzna wykonana z proszkowej farby epoksydowo-poliestrowej zapewnia długotrwałą ochronę antykorozyjną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze elektro-technicznym. Obudowa spełnia wymagania normy IEC 62208, która określa ogólne wymagania dotyczące obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki wysokiemu stopniu ochrony IP66 oraz odporności mechanicznej IK10, produkt ten jest gotowy do pracy w trudnych warunkach eksploatacyjnych, zapewniając ciągłość procesów technologicznych.

Zastosowanie

Obudowa Spacial S3D jest rozwiązaniem wielozadaniowym, dedykowanym do szerokiego spektrum aplikacji przemysłowych i komercyjnych. Idealnie sprawdza się jako:

• Rozdzielnica sterownicza: Do montażu sterowników PLC, falowników oraz aparatury modułowej w systemach automatyki maszynowej.
• Węzeł dystrybucji energii: W instalacjach niskiego napięcia, gdzie wymagana jest wysoka szczelność i ochrona przed czynnikami zewnętrznymi.
• Infrastruktura techniczna: W systemach HVAC, przepompowniach oraz zakładach produkcyjnych narażonych na zapylenie i wilgoć.

Wskazówki Montażowe

Montaż obudowy NSYS3D4625P powinien być przeprowadzony zgodnie z dobrą praktyką inżynierską. Zaleca się wykorzystanie dedykowanych uchwytów ściennych Schneider Electric, aby zachować deklarowany stopień ochrony IP. Podczas montażu płyty montażowej należy zwrócić uwagę na odpowiednie dokręcenie śrub mocujących, co zapewni stabilność osadzonej aparatury. W przypadku wycinania otworów w płycie dławnic, konieczne jest zastosowanie odpowiednich dławnic kablowych o stopniu ochrony nie niższym niż IP66, aby utrzymać integralność uszczelnienia całej obudowy. Należy również pamiętać o uziemieniu drzwi oraz korpusu za pomocą elastycznych linek miedzianych.

FAQ

• Czy obudowa zawiera płytę montażową w zestawie? Tak, produkt jest dostarczany jako kompletny zestaw zawierający korpus, drzwi z zamkiem, płytę dławnic oraz pełną płytę montażową wykonaną ze stali ocynkowanej.
• Jaki jest stopień ochrony tej obudowy? Obudowa posiada stopień ochrony IP66, co zapewnia pełną ochronę przed pyłem oraz silnymi strugami wody z dowolnego kierunku.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Tak, konstrukcja obudów Spacial S3D zazwyczaj pozwala na zmianę kierunku otwierania drzwi poprzez ich przełożenie, co zwiększa elastyczność montażu w ograniczonej przestrzeni.
