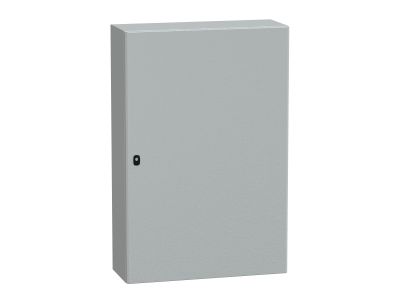

Obudowa wisząca S3D z płytą montażową ocynkowaną IP66 1200x 800x 300mm Spacial | NSYS3D12830P Schneider Electric

Opis i Kluczowe Cechy

Obudowa kompaktowa Spacial S3D o numerze katalogowym NSYS3D12830P to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Konstrukcja o imponujących wymiarach zewnętrznych 1200 mm wysokości, 800 mm szerokości oraz 300 mm głębokości zapewnia przestronną przestrzeń montażową dla aparatury modułowej, sterowników PLC oraz systemów rozdziału energii. Wykonana z wysokiej jakości stali, obudowa charakteryzuje się wyjątkową sztywnością i odpornością mechaniczną. Kluczowym elementem zestawu jest pełna płyta montażowa wykonana ze stali ocynkowanej, co gwarantuje doskonałą przewodność elektryczną dla celów ekwipotencjalizacji oraz wysoką odporność na korozję, nawet w miejscach montażu komponentów generujących ciepło.

• Stopień ochrony IP66: Zapewnia całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co pozwala na bezpieczną eksploatację w trudnych warunkach środowiskowych.
• Konstrukcja monoblokowa: Korpus wykonany z jednego arkusza blachy zagiętego i zespawanego na rogach minimalizuje ryzyko nieszczelności.
• System dławnic: Wyposażenie w dwie standardowe płyty dławnic ułatwia wprowadzanie przewodów o dużych przekrojach zarówno z góry, jak i z dołu obudowy.
• Estetyka i trwałość: Powierzchnia malowana proszkowo epoksydowo-poliestrową farbą w kolorze szarym (RAL 7035) zapewnia estetyczny wygląd i dodatkową barierę antykorozyjną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. Obudowa spełnia wymagania normy IEC 62208, która określa ogólne wymagania dotyczące obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki wysokiemu stopniu ochrony IP66 oraz odporności mechanicznej IK10, produkt gwarantuje bezpieczeństwo zainstalowanych wewnątrz komponentów przed udarami zewnętrznymi oraz czynnikami atmosferycznymi.

Zastosowanie

Dzięki swojej wielozadaniowości, obudowa Spacial S3D znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Jest idealnym wyborem do budowy systemów automatyki przemysłowej, gdzie wymagana jest ochrona wrażliwych sterowników i modułów I/O. Sprawdza się doskonale jako rozdzielnica elektryczna w halach produkcyjnych, oczyszczalniach ścieków oraz w infrastrukturze energetycznej. Duża głębokość wynosząca 300 mm pozwala na montaż aparatury o znacznym gabarycie, w tym większych styczników, falowników czy zasilaczy buforowych.

Wskazówki Montażowe

Montaż obudowy NSYS3D12830P powinien być przeprowadzony z uwzględnieniem następujących zaleceń technicznych:

• Mocowanie ścienne: Zaleca się stosowanie dedykowanych uchwytów montażowych Schneider Electric, aby zachować deklarowany stopień ochrony IP bez konieczności przewiercania tylnej ściany korpusu.
• Płyta montażowa: Przed montażem ciężkiej aparatury należy upewnić się, że płyta ocynkowana jest stabilnie osadzona na kołkach dystansowych. Moment dokręcania elementów mocujących powinien być zgodny z dokumentacją techniczną producenta.
• Zarządzanie kablami: Wykorzystanie dwóch płyt dławnic pozwala na separację obwodów siłowych od sterowniczych, co minimalizuje zakłócenia elektromagnetyczne (EMC).
• Uziemienie: Należy pamiętać o wykonaniu połączeń wyrównawczych pomiędzy drzwiami, korpusem a płytą montażową za pomocą elastycznych linek miedzianych.

FAQ

• Czy obudowa posiada płytę montażową w zestawie? Tak, produkt jest dostarczany z pełną płytą montażową wykonaną ze stali ocynkowanej.
• Jaki jest stopień ochrony tej obudowy? Obudowa posiada stopień ochrony IP66, co oznacza pełną ochronę przed pyłem i silnymi strugami wody.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Tak, konstrukcja obudów Spacial S3D zazwyczaj umożliwia zmianę kierunku otwierania drzwi poprzez ich przełożenie.
• Ile płyt dławnic znajduje się w komplecie? W zestawie znajdują się 2 standardowe płyty dławnic, co ułatwia organizację okablowania.
