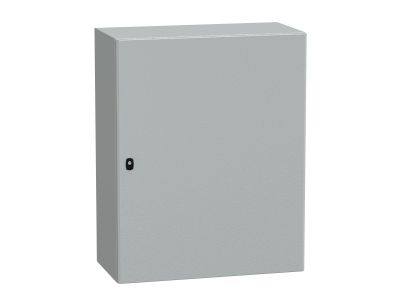

Obudowa wisząca S3D z płytą montażową ocynkowaną IP66 1000x 800x 400mm Spacial | NSYS3D10840P Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca z serii Spacial S3D o wymiarach 1000x800x400 mm to zaawansowane rozwiązanie konstrukcyjne od renomowanego producenta Schneider Electric. Wykonana z wysokiej jakości stali, charakteryzuje się wyjątkową sztywnością i odpornością na uszkodzenia mechaniczne, co potwierdza klasa IK10. Kluczowym elementem zestawu jest płyta montażowa wykonana ze stali ocynkowanej, która zapewnia doskonałą przewodność elektryczną dla celów ekwipotencjalizacji oraz wysoką odporność na korozję, co jest niezbędne w trudnych warunkach przemysłowych.

• Stopień ochrony IP66: Zapewnia całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co pozwala na montaż w wymagających środowiskach.
• Wymiary: Wysokość 1000 mm, szerokość 800 mm oraz głębokość 400 mm oferują znaczną przestrzeń do zabudowy aparatury modułowej i sterowniczej.
• Konstrukcja: Jednoczęściowy korpus z rynienką przednią o profilu w kształcie litery C zapobiega przedostawaniu się wody do wnętrza przy otwartych drzwiach.
• Drzwi: Wyposażone w solidny system zamykania, zapewniający równomierny docisk uszczelki poliuretanowej na całym obwodzie.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Obudowa spełnia wymagania normy IEC 62208, która określa ogólne wymagania dotyczące obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki certyfikacji UL oraz cUL, produkt może być stosowany w projektach realizowanych na rynki międzynarodowe. Zgodność z dyrektywą RoHS potwierdza, że proces produkcji ogranicza użycie substancji niebezpiecznych, co jest kluczowe dla nowoczesnych standardów ekologicznych.

Zastosowanie

Obudowa Spacial S3D znajduje szerokie zastosowanie w sektorze automatyki przemysłowej oraz elektroenergetyki. Jest idealnym wyborem do budowy szaf sterowniczych, rozdzielnic zasilających oraz systemów dystrybucji energii w halach produkcyjnych, oczyszczalniach ścieków czy zakładach przetwórczych. Dzięki głębokości 400 mm, obudowa pozwala na montaż większych komponentów, takich jak przemienniki częstotliwości (falowniki), styczniki o dużym prądzie znamionowym czy rozbudowane systemy sterowników PLC wraz z modułami komunikacyjnymi.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na pionowej powierzchni przy użyciu dedykowanych uchwytów ściennych lub bezpośrednio przez otwory w tylnej ściance (przy zachowaniu odpowiedniego uszczelnienia). Płyta montażowa ocynkowana jest demontowalna, co umożliwia wygodne uzbrojenie aparatury na stole warsztatowym przed finalnym osadzeniem w korpusie. Zaleca się regularną kontrolę stanu uszczelek oraz dociągnięcie zamków, aby utrzymać deklarowany stopień ochrony IP66. W przypadku instalacji urządzeń generujących ciepło, należy rozważyć montaż odpowiednich systemów wentylacji lub wymienników ciepła marki Schneider Electric.

FAQ

• Czy obudowa posiada płytę przepustową? Tak, obudowa jest wyposażona w płytę przepustową na spodzie, co ułatwia wprowadzanie kabli przy zachowaniu szczelności.
• Czy drzwi można zamontować tak, aby otwierały się w lewo? Tak, konstrukcja obudowy Spacial S3D umożliwia zmianę kierunku otwierania drzwi (lewo/prawo) w zależności od potrzeb instalacyjnych.
• Jaki jest materiał uszczelnienia? W obudowie zastosowano wylewaną uszczelkę poliuretanową, która zachowuje elastyczność i właściwości izolacyjne przez długi czas eksploatacji.
