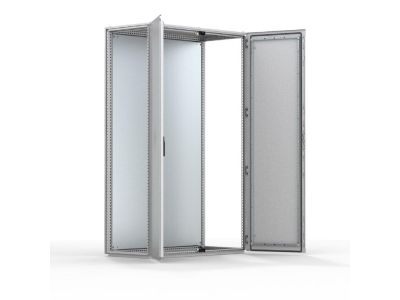

Obudowa stojąca modułowa metalowa 2000x1200x400 IP55 z płytą montaż. drzwi podw.RAL7035 MCD20124R5 | MCD20124R5 Hoffman (Eldon)

Opis i Kluczowe Cechy

Obudowa stojąca modułowa MCD20124R5 marki Hoffman (Eldon) to zaawansowane rozwiązanie konstrukcyjne o wymiarach 2000x1200x400 mm, zaprojektowane z myślą o wymagających systemach automatyki i rozdziału energii. Wykonana z wysokiej jakości stali miękkiej, szafa charakteryzuje się wyjątkową sztywnością dzięki ramie opartej na odwracanych, otwartych profilach zgrzewanych liniowo. Perforacja profili o rozstawie 25 mm, zgodna z normą DIN 43660, umożliwia precyzyjny montaż aparatury w dowolnej konfiguracji.

• Konstrukcja dwudrzwiowa: Zastosowanie podwójnych drzwi znacząco redukuje promień otwarcia, co jest kluczowe w wąskich korytarzach technicznych, jednocześnie zwiększając nośność skrzydeł.
• Solidne materiały: Rama oraz panele wykonane ze stali o grubości 1,5 mm, drzwi o grubości 2 mm oraz galwanizowana płyta montażowa o grubości aż 3 mm zapewniają stabilność nawet przy dużym obciążeniu osprzętem.
• System ryglowania: Bezpieczeństwo gwarantuje 4-punktowy system ryglowania w drzwiach głównych oraz 2-punktowy w drzwiach podrzędnych, obsługiwany standardowym zamkiem dwupiórowym 3 mm.
• Stopień ochrony IP55: Skuteczna ochrona przed pyłem i strumieniami wody, co pozwala na bezpieczną eksploatację wrażliwych komponentów elektronicznych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi. Rama obudowy posiada wzorzec otworów zgodny z normą DIN 43660, co zapewnia pełną kompatybilność z systemami zabudowy modułowej. Stopień ochrony IP55 potwierdza szczelność obudowy, a system uziemienia, w którym każdy panel jest połączony z konstrukcją za pomocą dedykowanych kołków uziemiających, gwarantuje ciągłość ochronną i bezpieczeństwo użytkowania zgodnie z dyrektywami niskonapięciowymi.

Zastosowanie

Szafa MCD20124R5 znajduje szerokie zastosowanie w sektorze przemysłowym oraz infrastrukturalnym. Dzięki modułowej budowie i możliwości łączenia w szeregi, idealnie nadaje się do budowy rozdzielnic głównych niskiego napięcia, systemów sterowania procesami technologicznymi oraz centrów przetwarzania danych. Jest to optymalny wybór dla obiektów, gdzie przestrzeń przed szafą jest ograniczona, a wymagana jest duża powierzchnia montażowa (szerokość 1200 mm) oraz wysoka odporność na czynniki zewnętrzne.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na wypoziomowanym fundamencie lub cokole. Kluczowe aspekty instalacji obejmują:

• Płyta montażowa: Element dostarczany jest poza opakowaniem obudowy; dzięki możliwości wsuwania i regulacji głębokości w krokach co 25 mm (przy użyciu akcesorium MPD02), instalator może optymalnie rozmieścić ciężką aparaturę.
• Panele boczne: Należy pamiętać, że panele boczne są traktowane jako akcesorium i muszą być zamawiane osobno w zależności od konfiguracji końcowej (szafa wolnostojąca lub w szeregu).
• Uziemienie: Podczas montażu należy upewnić się, że wszystkie panele są poprawnie dokręcone śrubami Torx M6, co zapewnia automatyczne uziemienie elementów obudowy.
• Dostęp kablowy: Płyty dolne składają się z trzech części, co ułatwia wprowadzenie kabli o dużych przekrojach i ich odpowiednie uszczelnienie.

FAQ

• Czy szafa zawiera panele boczne w zestawie? Nie, panele boczne są dostępne jako osobne akcesorium, co pozwala na elastyczne łączenie szaf w zestawy.
• Jaki jest maksymalny udźwig drzwi? Dzięki podziałowi na dwa skrzydła i zastosowaniu czterech zawiasów na każde drzwi, nośność jest znacznie wyższa niż w przypadku drzwi pojedynczych o tej samej szerokości.
• Czy można zmienić kierunek otwierania drzwi? Drzwi w tym modelu nie posiadają możliwości odwrócenia kierunku otwierania. Drzwi z zamkiem po lewej stronie wymagają osobnego zamówienia.
• Z jakiego materiału wykonana jest płyta montażowa? Płyta wykonana jest ze stali galwanizowanej o grubości 3 mm, co zapewnia doskonałą odporność na korozję i sztywność mechaniczną.
