Obudowa stojąca IP54 kl.I 800x1900x600mm RAL7035, Univers | FG23XD Hager

Opis i Kluczowe Cechy

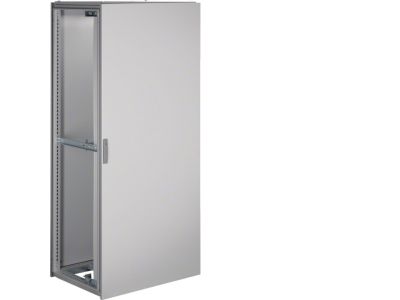

Obudowa stojąca Univers (symbol FG23XD) o wymiarach 800 x 1900 x 600 mm (szer. x wys. x gł.) w kolorze RAL7035 (jasnoszarym) zapewnia przestronną przestrzeń do zabudowy aparatury elektrycznej – od wyłączników nadprądowych i styczników po zaawansowane urządzenia, takie jak softstarty czy przemienniki częstotliwości. Stopień ochrony IP54 gwarantuje odporność na wnikanie pyłu i bryzgów wody, a klasa ochronności I umożliwia bezpieczne uziemienie konstrukcji.

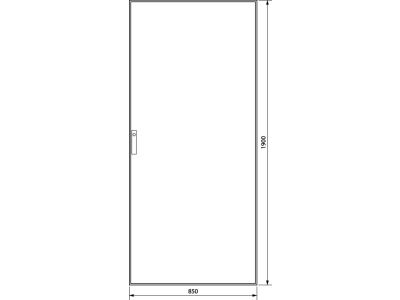

• Wymiary 800 x 1900 x 600 mm: duża pojemność umożliwia rozmieszczenie nawet rozbudowanych zestawów aparatury modułowej oraz urządzeń o większych gabarytach, ułatwiając prace instalacyjne i serwisowe.
• Stopień ochrony IP54: skuteczna ochrona przed pyłem i wodą (bryzgi), co pozwala na stosowanie szafy w środowiskach przemysłowych i gospodarczych o podwyższonych wymaganiach.
• Klasa ochronności I: obudowa wyposażona w zacisk ochronny PE – w przypadku zwarcia zapewnia bezpieczne odprowadzenie prądu do uziemienia, chroniąc personel przed porażeniem.
• Kolor RAL7035 (jasnoszary): neutralna, estetyczna powłoka nadaje się do pomieszczeń technicznych, biurowych i produkcyjnych, a jednocześnie ułatwia utrzymanie czystości.
• Konstrukcja zamykana (drzwi przednie): umożliwia szybki dostęp do aparatury i prowadzenie prac konserwacyjnych bez demontażu całej szafy.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dotyczących obudów elektrycznych oraz posiada certyfikat CE. Konstrukcja wykonana zgodnie z zasadami klasy ochronności I gwarantuje bezpieczeństwo użytkowania w instalacjach niskonapięciowych.

Zastosowanie

Uniwersalna szafa stojąca FG23XD sprawdzi się wszędzie tam, gdzie potrzebna jest rozdzielnica główna, podrozdzielnica lub centralny punkt sterowania. Jej przestronność pozwala na integrację różnorodnych urządzeń elektrycznych i automatyki.

• Rozdział mocy i zabezpieczanie obwodów odbiorczych (wyłączniki nadprądowe, różnicowoprądowe, bezpieczniki).
• Sterowanie silnikami i urządzeniami wykonawczymi za pomocą styczników, przekaźników oraz softstartów.
• Zabudowa przemienników częstotliwości (falowników) wraz z niezbędną filtracją i dławikami.
• Realizacja układów sterowania i sygnalizacji w automatyce budynkowej (BMS) oraz w lekkim przemyśle.

Wskazówki Montażowe

Montaż szafy oraz instalacja aparatury wewnątrz mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłączyć napięcie zasilające. Obudowę ustawić na równej, nośnej podłodze, zapewniając swobodny dostęp do drzwi. Wykorzystać przewód ochronny PE podłączony do zacisku uziemiającego obudowy. Wewnątrz zaleca się montaż szyn TH35 oraz korytek kablowych według potrzeb. Przekrój przewodów dobierać do prądu obciążenia zgodnie z normami.

FAQ

• Czy obudowa nadaje się do montażu w środowisku wilgotnym lub zapylonym? Tak, dzięki stopniowi ochrony IP54 jest odporna na pył i bryzgi wody, co pozwala na stosowanie w garażach, halach produkcyjnych, magazynach i innych obiektach gospodarczych.
• Jakie elementy montażowe są wymagane do zamontowania aparatury modułowej wewnątrz? Do zamocowania wyłączników, styczników, przekaźników itp. potrzebne będą szyny DIN (TH35) oraz ewentualne listwy zaciskowe, osłony i dławice. Obudowa nie zawiera tych akcesoriów w standardowym zestawie.
• Czy obudowa jest przystosowana do uziemienia? Tak, okucie posiada oznaczenie klasy ochronności I oraz zacisk PE umożliwiający podłączenie przewodu ochronnego, co zapewnia bezpieczeństwo w przypadku zwarcia.
