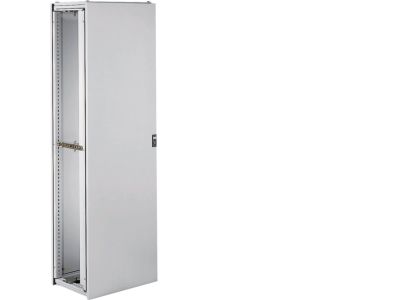

Obudowa stojąca IP54 kl.I 600x1900x400mm RAL7035, Univers | FG22WD Hager

Opis i Kluczowe Cechy

Obudowa stojąca Univers FG22WD o wymiarach 600x1900x400 mm i stopniu ochrony IP54 to trwałe rozwiązanie do zabudowy aparatury elektrycznej w instalacjach przemysłowych i budynkowych. Klasa ochronności I zapewnia bezpieczne uziemienie, a uniwersalny kolor RAL7035 pasuje do większości pomieszczeń technicznych. Przestronne wnętrze pozwala na montaż zarówno wyłączników nadprądowych, styczników, jak i zaawansowanych urządzeń, takich jak przetwornice częstotliwości czy softstarty.

• Stopień ochrony IP54: skuteczna ochrona przed pyłem i bryzgami wody – gwarancja niezawodnej pracy w trudnych warunkach przemysłowych.
• Klasa ochronności I: konstrukcja z zaciskiem PE umożliwia bezpieczne połączenie z przewodem ochronnym, zgodnie z wymogami instalacyjnymi.

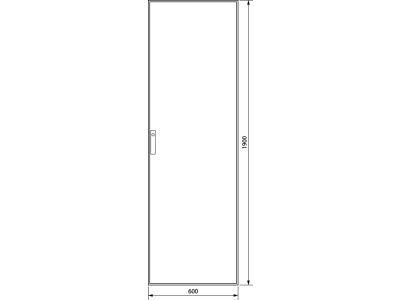

• Wymiary 600x1900x400 mm: duża przestrzeń montażowa (głębokość 400 mm) ułatwia instalację aparatury modułowej na szynach TH35 oraz większych urządzeń, takich jak przetwornice częstotliwości.
• Kolor RAL7035 (jasnoszary): neutralny wygląd sprawiający, że obudowa komponuje się z standardowym wyposażeniem rozdzielni i hal produkcyjnych.
• Konstrukcja stojąca: stabilna podstawa umożliwiająca wygodny montaż na podłodze oraz łatwy dostęp do wnętrza podczas prac serwisowych.

Zgodność z Normami

Obudowa zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa i certyfikowana znakiem CE. Spełnia wymagania dla obudów metalowych klasy I z deklarowanym stopniem ochrony IP54.

Zastosowanie

Obudowa stojąca Univers FG22WD to uniwersalne rozwiązanie do zabudowy aparatury elektrycznej w instalacjach przemysłowych i budynkowych. Dzięki dużej przestrzeni montażowej umożliwia instalację zarówno prostych wyłączników nadprądowych, jak i zaawansowanych układów sterowania.

• Rozdział mocy i sterowanie – montaż wyłączników, rozłączników, styczników oraz przekaźników w szafie sterowniczej.
• Zabudowa przetwornic częstotliwości i softstartów w celu ochrony silników elektrycznych.
• Systemy automatyki budynkowej – centralne sterowanie oświetleniem, ogrzewaniem i wentylacją.
• Dystrybucja sygnałów sterowniczych i pomiarowych w instalacjach przemysłowych.

Wskazówki Montażowe

Montaż i instalacja obudowy oraz znajdującej się w niej aparatury powinna być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Obudowę należy ustawić na równej powierzchni i przymocować do podłoża zgodnie z dokumentacją producenta. Wewnętrzne szyny TH35 montować w dedykowanych uchwytach. Przekroje przewodów dobierać do prądów znamionowych zainstalowanych urządzeń. Zachować odpowiednie odstępy izolacyjne i wentylacyjne.

FAQ

• Jaki stopień ochrony ma obudowa FG22WD? Obudowa posiada stopień ochrony IP54, co oznacza pyłoszczelność i odporność na bryzgi wody – odpowiednia do stosowania w halach produkcyjnych i rozdzielniach.
• Czy obudowa nadaje się do montażu na zewnątrz? IP54 chroni przed warunkami atmosferycznymi, ale nie przed deszczem z wiatrem ani zanurzeniem. Do użytku zewnętrznego zalecane jest dodatkowe zadaszenie lub wybór obudowy o wyższym IP.
• Jakie maksymalne obciążenie mechaniczne wytrzymuje obudowa? W danych producenta nie podano konkretnej nośności. Obudowa przeznaczona do standardowych zastosowań; ciężkie elementy (przetwornice, transformatory) należy montować na wzmocnionych szynach lub półkach zgodnie z dokumentacją.
