Obudowa stojąca IP54 kl.I 1600x1900x400mm RAL7035, Univers | FG26WD Hager

Opis i Kluczowe Cechy

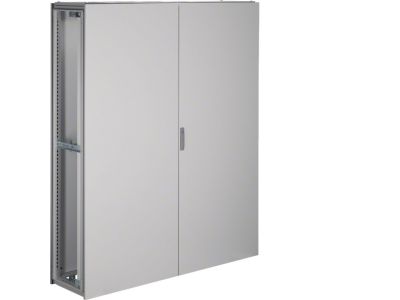

Obudowa stojąca Univers FG26WD o wymiarach 1600 x 1900 x 400 mm w kolorze RAL7035 (jasnoszary) przeznaczona jest do zabudowy aparatury elektrycznej w instalacjach przemysłowych i budynkowych. Dzięki stopniowi ochrony IP54 zapewnia skuteczną ochronę przed wnikaniem pyłu oraz bryzgów wody, co pozwala na bezpieczną pracę w środowiskach o podwyższonej wilgotności i zapyleniu. Klasa ochronności I gwarantuje możliwość podłączenia przewodu ochronnego (PE), zwiększając bezpieczeństwo użytkowników.

• Stopień ochrony IP54: chroni wnętrze przed wnikaniem pyłu i wody pryskającej ze wszystkich kierunków, dzięki czemu aparatura pracuje niezawodnie nawet w trudnych warunkach.
• Klasa ochronności I: umożliwia podłączenie uziemienia ochronnego, co minimalizuje ryzyko porażenia prądem podczas eksploatacji.

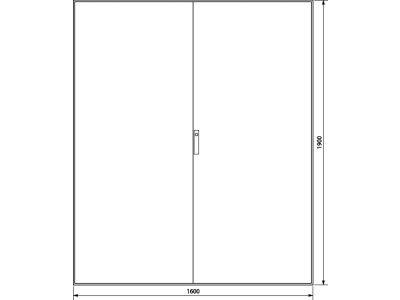

• Wymiary 1600 x 1900 x 400 mm: duża pojemność użytkowa pozwala na zabudowę zarówno aparatów modułowych (wyłączniki, styczniki, przekaźniki), jak i większych urządzeń, takich jak softstarty czy przemienniki częstotliwości.
• Kolor RAL7035 (jasnoszary): uniwersalny odcień, który dobrze komponuje się z typowym wyposażeniem rozdzielnic i hal produkcyjnych.
• Konstrukcja stojąca: łatwa instalacja w pomieszczeniach technicznych, bez konieczności montażu na ścianie – stabilna i wygodna w codziennej obsłudze.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich oraz posiada certyfikat CE. Jej konstrukcja zgodna jest z klasą ochronności I oraz stopniem ochrony IP54 określonym w normie IEC 60529. Producent zapewnia deklarację zgodności z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Obudowa stojąca FG26WD Univers znajduje zastosowanie w rozdzielniach elektrycznych, sterowniach oraz instalacjach automatyki budynkowej. Duża przestrzeń wewnętrzna umożliwia elastyczne rozmieszczenie aparatury, a stopień ochrony IP54 pozwala na instalację w środowiskach przemysłowych i częściowo zewnętrznych.

• Rozdział mocy i sterowanie obwodami odbiorczymi w zakładach produkcyjnych i magazynach.
• Montaż zaawansowanych urządzeń energoelektronicznych: softstartów, przemienników częstotliwości oraz układów pomiarowych.
• Zabudowa aparatury modułowej (styczniki, przekaźniki, wyłączniki nadprądowe) w szafach sterowniczych linii technologicznych.
• Punkt rozdzielczo-sterowniczy w instalacjach wentylacji, klimatyzacji i pompowni.

Wskazówki Montażowe

Montaż i podłączenie obudowy oraz znajdującej się w niej aparatury powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Obudowę ustawić na równej, stabilnej powierzchni. Wewnątrz przewidziano miejsce do mocowania szyn TH35 oraz płyt montażowych. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową instalacji. Przed pierwszym uruchomieniem sprawdzić ciągłość przewodu ochronnego (PE) oraz dokręcenie wszystkich połączeń śrubowych zgodnie z momentami podanymi w dokumentacji producenta.

FAQ

• Jaki stopień ochrony ma obudowa FG26WD? Obudowa posiada stopień ochrony IP54, co oznacza ochronę przed pyłem oraz bryzgami wody – nadaje się do pomieszczeń suchych i wilgotnych, a także do osłoniętych stref zewnętrznych.
• Czy obudowa wymaga uziemienia? Tak, obudowa jest wykonana w klasie ochronności I, dlatego konieczne jest podłączenie przewodu ochronnego (PE) do dedykowanego zacisku. Zapewnia to ochronę przed porażeniem w przypadku uszkodzenia izolacji.
• Jakie elementy montażowe można zamontować w środku? Wnętrze obudowy umożliwia montaż profili nośnych, szyn TH35, płyt montażowych, koryt kablowych oraz typowej aparatury modułowej i przemysłowej. Wszystkie elementy muszą być mocowane zgodnie z wytycznymi producenta.
