Obudowa stojąca IP41 kl.I 850x2000x400mm RAL7035, Univers | FG23WE Hager

Opis i Kluczowe Cechy

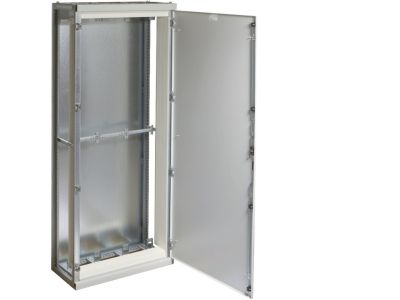

Obudowa stojąca Univers o symbolu FG23WE to solidna szafa w kolorze RAL7035 (jasny szary) przeznaczona do budowy rozdzielnic dystrybucyjnych i szaf licznikowych. Dzięki wymiarom 850x2000x400mm oferuje dużą pojemność montażową, a stopień ochrony IP41 zapewnia ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz kroplami wody. Klasa ochronności I gwarantuje bezpieczeństwo użytkowania pod warunkiem prawidłowego uziemienia.

• Stopień ochrony IP41: Skuteczna ochrona przed przedostawaniem się ciał stałych >1 mm oraz kroplami wody – idealne rozwiązanie do suchych pomieszczeń technicznych i rozdzielni.
• Klasa ochronności I: Wymagane podłączenie przewodu ochronnego – zapewnia bezpieczeństwo porażeniowe przy prawidłowym montażu.

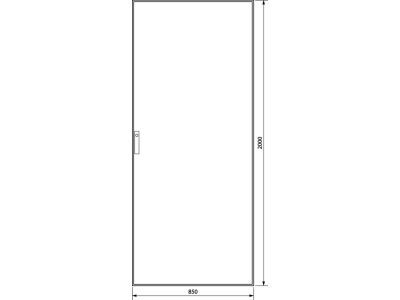

• Wymiary 850x2000x400mm (szer. x wys. x gł.): Przestronna przestrzeń wewnętrzna umożliwiająca zabudowę dużej ilości aparatury modułowej, szyn zbiorczych oraz okablowania.
• Kolor RAL7035 (jasny szary): Uniwersalna, estetyczna elewacja pasująca do każdej instalacji przemysłowej i budynkowej.
• System szaf Univers: Kompatybilna z pozostałymi elementami serii – łatwa rozbudowa i integracja z istniejącymi rozdzielnicami.

Zgodność z Normami

Obudowa spełnia wymagania ogólnych norm europejskich dotyczących obudów elektrycznych oraz posiada certyfikat CE. Zastosowany stopień ochrony IP41 oraz klasa ochronności I są zgodne z obowiązującymi przepisami bezpieczeństwa. Szczegółowe informacje o spełnianych normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Obudowa stojąca FG23WE została zaprojektowana przede wszystkim w systemie szaf Univers, co czyni ją uniwersalnym elementem rozdzielnic dystrybucyjnych i licznikowych. Sprawdza się w takich scenariuszach jak:

• Budowa rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, biurowych i przemysłowych.
• Montaż szaf licznikowych wraz z miejscem na aparaturę zabezpieczającą i sterującą.
• Rozdzielnie w suchych pomieszczeniach technicznych (kotłownie, serwerownie, magazyny).
• Systemy dystrybucji energii w halach produkcyjnych i warsztatach.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Obudowę ustawić na stabilnym, równym podłożu, zapewniając odpowiednią wentylację. Wszystkie przewody ochronne (PE) należy podłączyć zgodnie z klasą I. Przekroje przewodów i momenty dokręcania śrub zacisków należy dobierać według dokumentacji producenta. W przypadku montażu aparatury wewnątrz – stosować szyny TH35 oraz pozostałe elementy systemu Univers.

FAQ

• Jaki stopień ochrony ma obudowa? Obudowa posiada stopień ochrony IP41, co oznacza ochronę przed ciałami stałymi >1 mm oraz kroplami wody padającymi pionowo.
• Czy obudowa wymaga uziemienia? Tak, to obudowa klasy ochronności I, więc wymaga podłączenia przewodu ochronnego (PE) do zacisku uziemiającego.
• Jakie są wymiary wewnętrzne szafy? Wymiary całkowite to 850 mm szerokości, 2000 mm wysokości i 400 mm głębokości. Wysokość użytkowa wewnątrz może być nieco mniejsza ze względu na profile montażowe – szczegółowe wymiary podaje dokumentacja.
