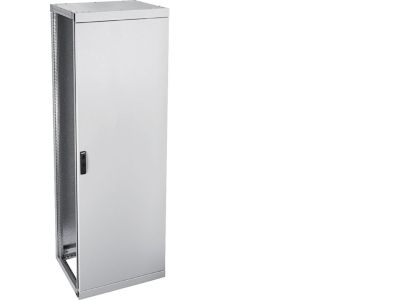

Obudowa stojąca IP41 kl.I 600x2000x400mm RAL7035, Univers | FG22WE Hager

Opis i Kluczowe Cechy

Obudowa stojąca Univers FG22WE o wymiarach 600x2000x400mm w kolorze RAL7035 łączy solidną konstrukcję klasy I z ochroną IP41, co zapewnia bezpieczną pracę instalacji wewnątrz pomieszczeń rozdzielnic. Przeznaczona do systemu szaf Univers, umożliwia łatwą integrację z dystrybucją energii i licznikowaniem.

• Wymiary 600x2000x400mm: Duża pojemność pozwala na zabudowę wielu aparatów modułowych, szyn zbiorczych i osprzętu bez konieczności stosowania dodatkowych rozdzielnic.
• Stopień ochrony IP41: Skuteczna ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz przed kroplami wody padającymi pionowo – gwarancja niezawodności w suchych i lekko wilgotnych pomieszczeniach.
• Klasa ochronności I: Obudowa wyposażona w zacisk ochronny PE, co umożliwia bezpieczne uziemienie i spełnienie wymogów ochrony przeciwporażeniowej.
• Kolor RAL7035 (jasnoszary): Uniwersalny, neutralny odcień pasujący do większości wnętrz rozdzielnic oraz łatwy w utrzymaniu czystości.
• Dedykowana do systemu Univers: Kompatybilność z pozostałymi elementami systemu (ramki, drzwi, listwy) ułatwia rozbudowę i modyfikację rozdzielnicy.

Zgodność z Normami

Obudowa spełnia wymagania europejskich norm dotyczących konstrukcji rozdzielnic, posiada oznakowanie CE. Jej parametry (IP41, klasa I) są zgodne z obowiązującymi standardami dla urządzeń elektrycznych instalowanych wewnątrz budynków.

Zastosowanie

Obudowa stojąca Univers FG22WE została zaprojektowana do budowy rozdzielnic dystrybucyjnych oraz szaf licznikowych w systemie Univers. Sprawdza się w obiektach przemysłowych, biurowych i mieszkalnych wielorodzinnych.

• Rozdzielnice główne i podrozdzielnice w budynkach użyteczności publicznej – pomieszczenie dużej liczby zabezpieczeń i liczników.
• Szafy licznikowe dla operatorów energii – przejrzysty podział na strefy przyłączeniowe i pomiarowe.
• Dystrybucja zasilania w obiektach handlowych i magazynowych – łatwy dostęp do aparatury i czytelna struktura wewnątrz szafy.
• Zastosowanie wewnątrz pomieszczeń suchych i lekko wilgotnych (np. piwnice, serwerownie) – dzięki IP41 i klasie I.

Wskazówki Montażowe

Montaż obudowy stojącej Univers FG22WE powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Obudowę należy ustawić na równej, stabilnej podłodze i wypoziomować za pomocą nóżek regulacyjnych (jeśli występują). Podłączyć zacisk ochronny PE do instalacji uziemiającej zgodnie z dokumentacją producenta. Przekrój przewodów ochronnych i roboczych dobrać zgodnie z obowiązującymi normami i obciążalnością prądową. Po zakończeniu montażu sprawdzić ciągłość połączeń ochronnych.

FAQ

• Jaki stopień ochrony ma obudowa FG22WE? Posiada stopień ochrony IP41 – chroni przed wnikaniem ciał stałych >1 mm oraz kroplami wody padającymi pionowo. Nadaje się do montażu wewnątrz pomieszczeń.
• Czy obudowa jest przystosowana do uziemienia? Tak, obudowa klasy I ma zacisk ochronny PE, co pozwala na bezpieczne uziemienie i spełnienie wymogów ochrony przeciwporażeniowej.

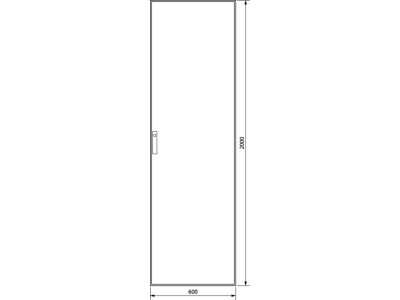

• Jakie są wymiary zewnętrzne obudowy? Szerokość 600 mm, wysokość 2000 mm, głębokość 400 mm (wysokość całkowita z nogami może być większa – prosimy sprawdzić dokumentację techniczną).
