Obudowa stojąca IP41 kl.I 350x2000x600mm RAL7035, Univers | FG21XE Hager

Opis i Kluczowe Cechy

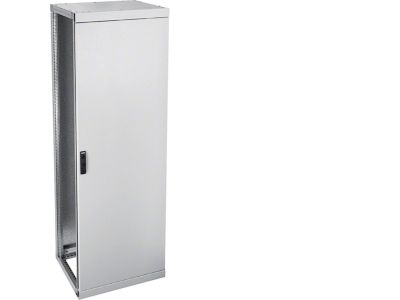

Obudowa stojąca Univers FG21XE w kolorze RAL7035 (jasnoszary) to wszechstronna szafa o wymiarach 350x2000x600 mm, przeznaczona do zastosowań jako rozdzielnica dystrybucyjna, główna lub licznikowa w instalacjach niskiego napięcia. Dzięki stopniowi ochrony IP41 i klasie I zapewnia bezpieczną pracę w suchych pomieszczeniach przemysłowych i komercyjnych.

• Stopień ochrony IP41: Chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz kroplami wody z góry – odpowiednia do wnętrz budynków, gdzie wymagana jest podstawowa ochrona przed wilgocią.
• Klasa ochronności I: Wymaga podłączenia przewodu ochronnego PE, co zapewnia bezpieczeństwo użytkowania i spełnienie wymogów ochrony przeciwporażeniowej.

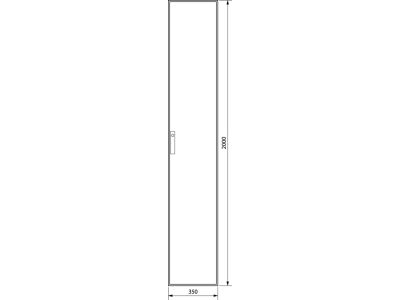

• Wymiary 350x2000x600 mm: Kompaktowa głębokość 600 mm ułatwia ustawienie w ciągach szaf, a wysokość 2000 mm pozwala na zabudowę dużej liczby aparatury modułowej i liczników.
• Konstrukcja stojąca: Umożliwia łatwy dostęp do wnętrza od frontu oraz tyłu (jeśli przewidziano drzwi), co upraszcza montaż, okablowanie i konserwację.
• Uniwersalność zastosowań: Może pełnić funkcję rozdzielnicy głównej zasilającej, szafy licznikowej (zgodnie z wymogami zakładu energetycznego) lub podrozdzielnicy w obiektach użyteczności publicznej.

Zgodność z Normami

Obudowa spełnia wymagania europejskich norm dla niskonapięciowego sprzętu rozdzielczego i sterowniczego. Posiada oznaczenie CE oraz certyfikat zgodności z dyrektywami Unii Europejskiej. Producent zapewnia zgodność z odpowiednimi normami serii EN 61439 (rozdzielnice niskonapięciowe) oraz EN 60529 (stopnie ochrony IP). Dokładne numery norm dostępne są w dokumentacji technicznej produktu.

Zastosowanie

Obudowa stojąca Univers FG21XE sprawdza się w systemach dystrybucji energii elektrycznej w budynkach komercyjnych, przemysłowych i użyteczności publicznej.

• Główna rozdzielnica zasilająca obiekt (Główna Tablica Rozdzielcza – GTR).
• Szafa licznikowa do zabudowy układów pomiarowych energii elektrycznej.
• Podrozdzielnica w halach produkcyjnych, magazynach i biurach.
• Centralny punkt sterowania i zabezpieczeń obwodów odbiorczych w instalacjach TN-C, TN-S, TT.

Wskazówki Montażowe

Montaż oraz wszelkie prace wewnątrz obudowy mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Obudowę ustawić na równym, stabilnym podłożu, a następnie przymocować do podłoża zgodnie z instrukcją producenta (zalecane kotwienie przez otwory montażowe w podstawie). W przypadku montażu w ciągu szaf, należy połączyć konstrukcje mechaniczne i wyrównać potencjały. Przekroje przewodów ochronnych i roboczych dobrać zgodnie z obowiązującymi normami. Wszelkie modyfikacje obudowy (np. wycinanie otworów) wykonywać z zachowaniem szczelności IP41.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz budynku? Nie, stopień ochrony IP41 zapewnia odporność na krople wody padające pionowo, ale nie gwarantuje szczelności przed deszczem czy zachlapaniem. Przeznaczona jest wyłącznie do wnętrz.
• Jakie wyposażenie można zamontować wewnątrz szafy? Obudowa umożliwia montaż typowych szyn DIN TH35, płyt montażowych, listew zaciskowych oraz aparatury modułowej (wyłączniki, styczniki, liczniki). Konkretne dopuszczalne obciążenie cieplne i rozkład masy należy sprawdzić w karcie katalogowej produktu.
• Czy obudowa jest dostarczana z drzwiami? W danych produktu nie określono wyposażenia w drzwi – zalecamy sprawdzenie pełnego zestawu w ofercie lub kontakt z działem handlowym. W razie potrzeby istnieje możliwość zamówienia drzwi pełnych lub z szybą jako akcesoriów.
