Obudowa stojąca IP41 kl.I 1350x2000x400mm RAL7035, Univers | FG25WE Hager

Opis i Kluczowe Cechy

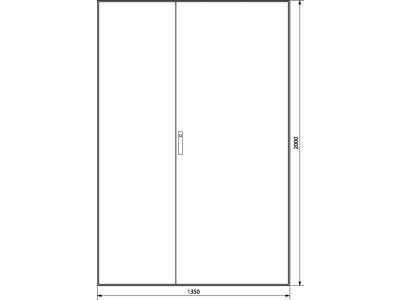

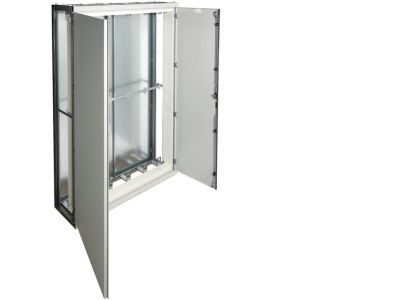

Obudowa stojąca Univers model FG25WE to przestronna szafa elektryczna o wymiarach 1350x2000x400mm, przeznaczona do budowy rozdzielnic dystrybucyjnych oraz szaf licznikowych w systemie Univers. Dzięki stopniowi ochrony IP41 zapewnia skuteczną osłonę przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz pionowo padającą wodą kapiącą, co sprawdza się w suchych pomieszczeniach przemysłowych i budynkach użyteczności publicznej. Klasa ochronności I pozwala na bezpieczne uziemienie obudowy, zwiększając bezpieczeństwo użytkowników. Estetyczne wykończenie w kolorze RAL7035 (jasnoszary) nadaje jej uniwersalny, profesjonalny wygląd.

• Wymiary 1350x2000x400mm: Duża przestrzeń montażowa umożliwia rozmieszczenie aparatury modułowej, rozłączników, styczników oraz osprzętu pomiarowego w uporządkowany i dostępny sposób.
• Stopień ochrony IP41: Chroni wnętrze przed przedostaniem się drobnych cząstek (np. pyłu) oraz kapiącej wody, co jest odpowiednie dla suchych środowisk wewnętrznych.
• Klasa ochronności I: Konstrukcja przewidziana do przyłączenia przewodu ochronnego (PE) – zwiększa bezpieczeństwo personelu i instalacji.
• Kolor RAL7035: Neutralny, jasnoszary odcień dobrze komponuje się z otoczeniem w obiektach przemysłowych i biurowych.
• System szaf Univers: Kompatybilność z akcesoriami rozszerzającymi (panele boczne, drzwi, przepusty kabli) pozwala na elastyczne dostosowanie do rosnących potrzeb instalacji.

Zgodność z Normami

Obudowa spełnia wymagania europejskich norm dotyczących obudów elektrycznych oraz posiada oznakowanie CE. Konstrukcja w klasie ochronności I zgodna jest z wymogami bezpieczeństwa użytkowania (PN-EN 61439-1 i pochodne). Stopień ochrony IP41 potwierdzony zgodnie z normą PN-EN 60529.

Zastosowanie

Obudowa stojąca FG25WE dedykowana jest do budowy rozdzielnic głównych i podrozdzielnic w obiektach komercyjnych, przemysłowych oraz infrastrukturze mieszkaniowej.

• Budowa rozdzielnic dystrybucyjnych w systemie TN-C, TN-S, TT – do rozdziału energii elektrycznej w budynkach.
• Szafy licznikowe dla operatorów sieci energetycznej – umożliwia montaż liczników, zabezpieczeń przedlicznikowych i układów pomiarowych.
• Umieszczanie aparatury sterującej (styczniki, przekaźniki, sterowniki PLC) w halach produkcyjnych i magazynach.
• Rozbudowa istniejących instalacji – możliwość łączenia obudów w zestawy modułowe dzięki systemowi Univers.

Wskazówki Montażowe

Montaż obudowy może być wykonywany wyłącznie przez osoby z uprawnieniami SEP do prac eksploatacyjnych w instalacjach elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Obudowę ustawić na równej, stabilnej podłodze, wypoziomować i przymocować do podłoża za pomocą kotew (otwory montażowe w podstawie). Przekrój przewodów ochronnych i roboczych dobrać zgodnie z projektem i obciążalnością prądową. Wszystkie połączenia uziemiające wykonać zgodnie z dokumentacją techniczną. Zaleca się stosowanie przepustów kablowych z odpowiednim stopniem IP, aby nie obniżyć szczelności całego zestawu.

FAQ

• Czy obudowa ma wstępnie wycięte otwory na dławice? Obudowa dostarczana jest z płytą montażową oraz perforowanymi przepustami kablowymi w standardzie Univers. Otwory indywidualne można wyciąć na miejscu przy użyciu profesjonalnych narzędzi, zachowując stopień ochrony IP41.
• Jaką maksymalną liczbę modułów (TE) można zamontować wewnątrz? Wymiary wewnętrzne (szer. 400 mm, wys. 2000 mm) pozwalają na zamontowanie kilku szyn DIN na różnych głębokościach. Dokładna liczba zależy od konfiguracji – zalecamy skorzystanie z arkusza planowania systemu Univers.
• Czy obudowa jest przeznaczona do montażu na zewnątrz? Nie – stopień ochrony IP41 chroni jedynie przed kapiącą wodą, brak odporności na deszcz i promieniowanie UV. Należy stosować w pomieszczeniach suchych lub pod zadaszeniem.
