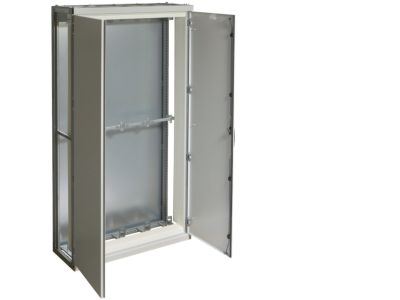

Obudowa stojąca IP41 kl.I 1100x2000x400mm RAL7035, Univers | FG24WE Hager

Opis i Kluczowe Cechy

Obudowa stojąca Univers FG24WE (numer katalogowy FG24WE) o wymiarach 1100x2000x400mm to solidne rozwiązanie do budowy rozdzielnic dystrybucyjnych i szaf licznikowych. Zaprojektowana w klasie ochronności I, zapewnia bezpieczne uziemienie instalacji, a stopień ochrony IP41 gwarantuje ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz kroplami wody – odpowiednia do suchych pomieszczeń wewnętrznych. Wykonana w kolorze RAL7035 (szary), pasuje do standardowych aranżacji technicznych.

• Stopień ochrony IP41: chroni przed narzędziami i drobnymi przedmiotami oraz kroplami wody padającymi pionowo – bezpieczna eksploatacja w pomieszczeniach rozdzielnic.
• Klasa ochronności I: wymaga przyłączenia przewodu ochronnego (PE), co eliminuje ryzyko porażenia w przypadku uszkodzenia izolacji.
• Wymiary 1100x2000x400mm: duża pojemność użytkowa umożliwia zabudowę wielu aparatów modułowych, listew zaciskowych i szyn – elastyczna konfiguracja wewnętrzna.
• Kolor RAL7035 (szary): neutralny odcień dostosowany do typowych wnętrz rozdzielnic i hal technicznych – łatwe dopasowanie wizualne.
• System szaf Univers: modułowa konstrukcja ułatwiająca rozbudowę i integrację z akcesoriami Univers – przyszłościowa skalowalność.

Zgodność z Normami

Obudowa Univers FG24WE została zaprojektowana zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Produkt spełnia standardy ochronności IP i klasy ochronności zgodnie z IEC/EN 60529 (stopnie ochrony) oraz IEC/EN 61140 (ochrona przed porażeniem). Montaż i obsługa muszą przebiegać zgodnie z zaleceniami producenta i obowiązującymi przepisami.

Zastosowanie

Obudowa stojąca Univers FG24WE przeznaczona jest do tworzenia rozdzielnic niskiego napięcia w budynkach przemysłowych, komercyjnych i mieszkaniowych. Sprawdza się wszędzie tam, gdzie wymagana jest duża przestrzeń montażowa i łatwy dostęp do aparatury.

• Budowa rozdzielnic dystrybucyjnych głównych i podrozdzielnic w obiektach użyteczności publicznej.
• Instalacja szaf licznikowych dla energii elektrycznej w budynkach wielorodzinnych i biurowcach.
• Lokalizacja dla centralnych systemów sterowania i automatyki budynkowej (BMS).
• Przechowywanie i zamykanie aparatury zabezpieczającej, łączeniowej i pomiarowej w strefach dostępnych tylko dla personelu.

Wskazówki Montażowe

Montaż obudowy FG24WE może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP w zakresie eksploatacji urządzeń elektroenergetycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Obudowę należy ustawić na równej, stabilnej powierzchni. Połączenie z instalacją uziemiającą wykonać zgodnie z dokumentacją techniczną – klasa I wymaga sprawnego przewodu ochronnego. Dokręcaj śruby i zaciski momentem podanym w instrukcji producenta. Przekroje przewodów dobieraj do prądu obciążenia oraz wymagań norm (np. PN-HD 60364). Pamiętaj o zachowaniu odpowiednich odstępów izolacyjnych wewnątrz obudowy.

FAQ

• Jaki stopień ochrony ma obudowa FG24WE? Stopień ochrony IP41 – zabezpiecza przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz przed kroplami wody padającymi pionowo.
• Czy obudowa jest uziemiona? Tak, należy do klasy ochronności I. Wymaga podłączenia przewodu ochronnego PE – bez tego nie gwarantuje bezpieczeństwa.

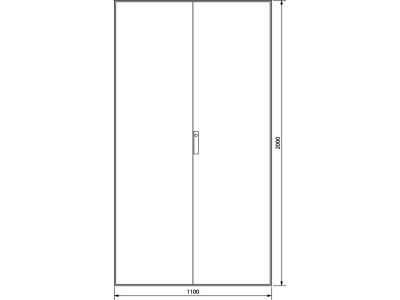

• Jakie są wymiary obudowy? Wysokość 2000 mm, szerokość 1100 mm, głębokość 400 mm. Pozwala to na zabudowę standardowych szyn TH35 oraz aparatów modułowych.
