Obudowa sterownicza do urządzeń okrągłych 22mm, tworzywo, żółta, 1 punkt, 2xM20, 1NC/1NO, A=kopułkow | 3SU1801-2NG00-2AA2 Siemens

Alternatywny kod produktu: 3SU18012NG002AA2

Opis i Kluczowe Cechy

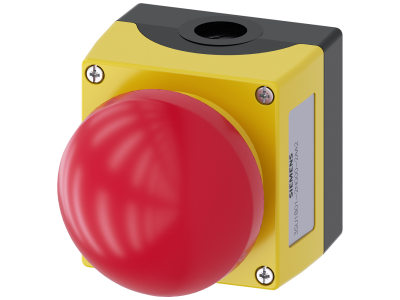

Obudowa sterownicza Siemens SIRIUS ACT 3SU1801-2NG00-2AA2 przeznaczona jest do montażu urządzeń sterowniczych i sygnalizacyjnych o średnicy 22 mm. Wykonana z wysokogatunkowego tworzywa sztucznego w kolorze żółtym, wyposażona w jeden punkt montażowy oraz dwa przepusty kablowe M20. Wewnątrz zabudowano zestaw styków 1NO+1NC, co umożliwia realizację funkcji załączania i rozłączania w jednej kompaktowej obudowie. Innowacyjna koncepcja łączenia pozwala na montaż jedną ręką bez użycia specjalnych narzędzi, a zintegrowane zabezpieczenie przed przekręceniem gwarantuje pewne osadzenie w otworze bez rowków.

• Materiał i kolor: Tworzywo sztuczne w kolorze żółtym – odporność na uderzenia, substancje chemiczne i warunki atmosferyczne; żółta barwa ułatwia lokalizację w szafie sterowniczej.
• Jeden punkt montażowy: Możliwość zabudowy pojedynczego przycisku, przełącznika lub lampki sygnalizacyjnej 22 mm – oszczędność miejsca w rozdzielnicy.
• Przepusty kablowe 2xM20: Dwa otwory umożliwiają wygodne wprowadzenie przewodów i łatwe okablowanie bez kolizji.

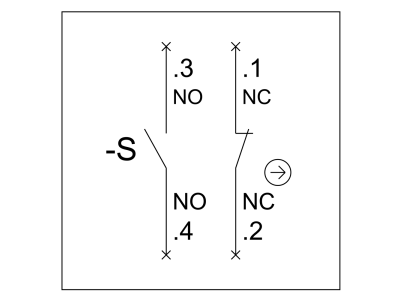

• Styki 1NO+1NC: Normalnie otwarty i normalnie zamknięty styk mechaniczny – uniwersalna konfiguracja do sterowania jedno- i dwuprzewodowego.
• Innowacyjne mocowanie: Montaż bez użycia narzędzi dzięki systemowi zatrzaskowemu, 100% zabezpieczenie przed przekręceniem – skraca czas instalacji.

Zgodność z Normami

Obudowa SIRIUS ACT spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Producent deklaruje odporność na kurz, oleje, agresywne zasady i mycie myjkami wysokociśnieniowymi, co potwierdza przydatność do pracy w trudnych warunkach przemysłowych i w strefach zewnętrznych. Szczegółowe informacje o stopniach ochrony i dopuszczeniach znajdują się w karcie katalogowej produktu.

Zastosowanie

Obudowa sterownicza 3SU1801-2NG00-2AA2 znajduje zastosowanie wszędzie tam, gdzie wymagana jest kompaktowa, odporna na warunki zewnętrzne jednostka sterująca lub sygnalizacyjna. Sprawdza się zarówno w przemyśle, jak i w instalacjach rozproszonych.

• Sterowanie maszynami i urządzeniami produkcyjnymi – jako obudowa przycisku start/stop lub przełącznika trybów.
• Wykorzystanie w szafach sterowniczych na zewnątrz budynków – dzięki wysokiej odporności na kurz i wilgoć.
• Impulsy sterujące dla styczników, przekaźników i wejść PLC – styki 1NO/1NC pozwalają na realizację zarówno sygnałów załączających, jak i wyłączających.
• Systemy sygnalizacji wizualnej – montaż lampki ostrzegawczej lub przycisku z podświetleniem w jednym punkcie obudowy.

Wskazówki Montażowe

Montaż obudowy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Obudowę mocuje się na szynie TH35 (DIN) lub bezpośrednio w otworze panelu o średnicy 22 mm – nie wymaga dodatkowych narzędzi. Przekrój przyłączanych przewodów należy dobrać zgodnie z obciążalnością styków i dokumentacją techniczną. Momenty dokręcania śrub zacisków – według specyfikacji producenta. Ze względu na zintegrowane zabezpieczenie przed przekręceniem, obudowa może być montowana w otworach bez rowków.

FAQ

• Czy obudowa zawiera podświetlenie LED? Nie, jest to obudowa pasywna przeznaczona do montażu urządzeń sterowniczych. Podświetlenie może być zintegrowane z montowanym przyciskiem lub lampką sygnalizacyjną (elementy należy zamówić osobno).
• Jaki jest stopień ochrony IP tej obudowy? Producent deklaruje wysoką odporność na kurz i wilgoć, jednak dokładna wartość stopnia ochrony (IP) dla modelu 3SU1801-2NG00-2AA2 nie została podana w karcie katalogowej. W praktyce modele SIRIUS ACT osiągają IP66/IP67/IP69 – zalecamy sprawdzenie dokumentacji technicznej dla konkretnego zestawu.
• Jak działa styk 1NC/1NO? Styk normalnie zamknięty (NC) przewodzi prąd w stanie spoczynku i rozłącza się po naciśnięciu elementu sterującego. Styk normalnie otwarty (NO) jest rozwarty w spoczynku i zwierany po aktywacji. W obudowie oba styki są dostępne, co umożliwia realizację funkcji zarówno bezpieczeństwa (NC), jak i załączania (NO).
