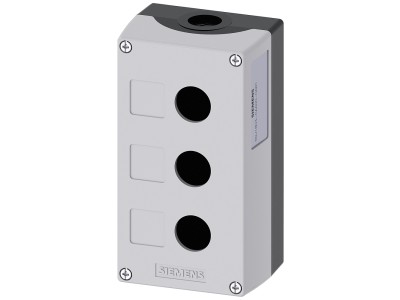

Obudowa sterownicza do FI 22mm, 3 otwory, plastikowa, szara, bez wyposażenia, SIRIUS ACT | 3SU1803-0AA00-0AB1 Siemens

Opis i Kluczowe Cechy

Obudowa sterownicza z serii SIRIUS ACT o numerze katalogowym 3SU1803-0AA00-0AB1 to zaawansowane rozwiązanie konstrukcyjne dedykowane do montażu aparatury sterowniczej i sygnalizacyjnej. Produkt został zaprojektowany przez firmę Siemens z myślą o maksymalnej modułowości i trwałości w trudnych warunkach przemysłowych. Obudowa posiada trzy otwory montażowe o standardowej średnicy 22,5 mm, co pozwala na instalację szerokiej gamy przycisków, lampek kontrolnych czy przełączników. Wykonanie z wysokiej jakości tworzywa sztucznego w kolorze szarym zapewnia doskonałą odporność na korozję oraz działanie czynników chemicznych. Dzięki unikalnej konstrukcji systemu SIRIUS ACT, montaż elementów wykonawczych odbywa się w sposób intuicyjny, a stabilność osadzenia komponentów gwarantuje bezawaryjną pracę panelu sterowniczego przez długie lata.

• Trzy punkty sterownicze: Pozwalają na stworzenie kompaktowej stacji sterującej z wieloma funkcjami w jednym miejscu.
• Wysoki stopień ochrony: Konstrukcja wspiera szczelność na poziomie IP66, IP67 oraz IP69 (K), co umożliwia czyszczenie pod wysokim ciśnieniem.
• Materiał termoplastyczny: Wytrzymałe tworzywo sztuczne charakteryzuje się wysoką odpornością mechaniczną i izolacyjnością elektryczną.
• System modułowy: Pełna kompatybilność z blokami styków i modułami LED montowanymi od tyłu.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości, co jest kluczowe dla inżynierów projektujących systemy na rynki globalne. Obudowa jest zgodna z normą IEC 60947-5-1 dotyczącą aparatury sterowniczej niskiego napięcia. Posiada certyfikację CE oraz dopuszczenia UL/CSA, co potwierdza jej bezpieczeństwo użytkowania w instalacjach przemysłowych. Wysoka odporność na wstrząsy i wibracje zgodnie z normą IEC 60068-2-6 sprawia, że urządzenie może pracować w sąsiedztwie ciężkich maszyn produkcyjnych.

Zastosowanie

Obudowa SIRIUS ACT znajduje szerokie zastosowanie w automatyce przemysłowej oraz budowie maszyn. Jest idealnym rozwiązaniem dla:

• Lokalnych pulpitów sterowniczych przy liniach produkcyjnych.
• Systemów transportu bliskiego i przenośników, gdzie wymagana jest szybka reakcja operatora.
• Przemysłu spożywczego i farmaceutycznego dzięki odporności na mycie pod ciśnieniem (IP69K).
• Rozdzielnic elektrycznych i szaf sterowniczych jako zewnętrzny interfejs operatora.

Wskazówki Montażowe

Montaż obudowy 3SU1803-0AA00-0AB1 jest szybki i nie wymaga specjalistycznych narzędzi. Należy zwrócić uwagę na następujące aspekty techniczne:

• Przygotowanie otworów: Standardowe wycięcia 22,5 mm zapewniają kompatybilność z całą serią SIRIUS ACT.
• Moment dokręcania: Podczas montażu pokrywy należy zachować odpowiedni moment dokręcania śrub obudowy, aby zapewnić deklarowaną szczelność IP.
• Prowadzenie przewodów: Obudowa posiada przygotowane miejsca na dławnice kablowe, które należy dobrać odpowiednio do średnicy stosowanych przewodów zasilających i sygnałowych.
• Orientacja: Możliwość montażu pionowego lub poziomego w zależności od ergonomii stanowiska pracy.

FAQ

1. Czy obudowa zawiera w zestawie przyciski?
Nie, jest to obudowa pusta, bez wyposażenia. Elementy sterownicze, uchwyty oraz bloki styków należy dobrać oddzielnie zgodnie z potrzebami projektu.

2. Jaki jest stopień ochrony tej obudowy?
Obudowa po prawidłowym montażu dedykowanych elementów SIRIUS ACT osiąga stopień ochrony IP66, IP67 oraz IP69K, co czyni ją odporną na pył, silne strumienie wody oraz zanurzenie.

3. Czy w obudowie można zamontować moduły komunikacyjne, np. IO-Link?
Tak, system SIRIUS ACT pozwala na montaż modułów komunikacyjnych IO-Link lub AS-Interface wewnątrz obudowy, o ile zostaną zastosowane odpowiednie bloki funkcyjne.
