Obudowa stalowa 600x400x250mm, IP65, drzwi transparentne, orion+ | FL165A Hager

Opis i Kluczowe Cechy

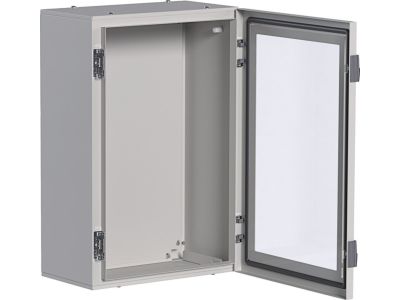

Obudowa stalowa Orion+ FL165A o wymiarach 600x400x250 mm (wys. x szer. x gł.) przeznaczona jest do bezpiecznego montażu i ochrony aparatury elektrycznej w warunkach przemysłowych i komercyjnych. Stopień ochrony IP65 zapewnia skuteczną barierę przed pyłem i strugami wody, a transparentne drzwi umożliwiają wizualną kontrolę zainstalowanych urządzeń bez konieczności otwierania obudowy.

• Stopień ochrony IP65: pyłoszczelność i ochrona przed strugami wody – niezawodna praca w wilgotnych, zapylonych i zewnętrznych lokalizacjach.
• Drzwi transparentne: szybki podgląd stanu urządzeń (wskaźniki LED, bezpieczniki, liczniki) bez naruszania szczelności obudowy.
• Wymiary 600x400x250 mm: przestronna komora umożliwiająca montaż rozdzielnic, sterowników PLC, zasilaczy i innych modułów.
• Konstrukcja stalowa: wytrzymałość mechaniczna i odporność na uszkodzenia w środowisku eksploatacyjnym, zgodna z wymaganiami dla obudów rozdzielnic.
• Przygotowanie do montażu: obudowa wyposażona w płytę montażową oraz odpowiednie otwory/rygle do szybkiego osadzenia na ścianie.

Zgodność z Normami

Obudowa spełnia wymagania europejskich norm dotyczących stopni ochrony zapewnianych przez obudowy (IP). Produkt posiada oznaczenie CE i jest zgodny z obowiązującymi standardami bezpieczeństwa dla rozdzielnic i obudów elektrycznych.

Zastosowanie

Dzięki uniwersalnym wymiarom i wysokiej szczelności obudowa Orion+ FL165A sprawdza się w wielu scenariuszach instalacyjnych.

• Ochrona rozdzielnic głównych i podrozdzielnic w halach produkcyjnych, magazynach i warsztatach.
• Montaż aparatury sterującej w instalacjach zewnętrznych (pod zadaszeniem) oraz w pomieszczeniach mokrych (np. kotłownie, myjnie).
• Sygnalizacja i monitoring – przezroczyste drzwi umożliwiają odczyt wskaźników bez ingerencji w szczelność.
• Automatyka budynkowa – umieszczenie sterowników, przekaźników i zasilaczy w estetycznej i bezpiecznej obudowie.

Wskazówki Montażowe

Montaż oraz podłączanie urządzeń wewnątrz obudowy powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Obudowę mocować do ściany za pomocą odpowiednich kołków i śrub (nie są dołączone) – otwory montażowe znajdują się na tylnej ściance. Przekroje przewodów oraz przepusty dławików dobierać zgodnie z normą PN-EN 60439. Po zamknięciu obudowy sprawdzić poprawność uszczelki i dokręcić zamknięcia rygli.

FAQ

• Czy obudowa ma fabryczne przepusty kablowe? Nie, obudowa nie posiada fabrycznie wyciętych otworów na dławiki. Wszelkie przepusty należy wykonać we własnym zakresie, pamiętając o zachowaniu stopnia ochrony IP65 po montażu.
• Jaki materiał wykonania drzwi transparentnych? Drzwi wyposażone są w przezroczyste okno z tworzywa sztucznego (polikarbonat lub szkło hartowane – szczegóły dostępne w dokumentacji producenta), odporne na uderzenia i zarysowania.
• Czy obudowa nadaje się do montażu na zewnątrz bez zadaszenia? Stopień ochrony IP65 zapewnia ochronę przed deszczem i bryzgami, jednak w przypadku długotrwałej ekspozycji na bezpośrednie promieniowanie UV zalecane jest dodatkowe zadaszenie lub wybór wersji odpornej na warunki atmosferyczne (należy sprawdzić specyfikację serii Orion+).
