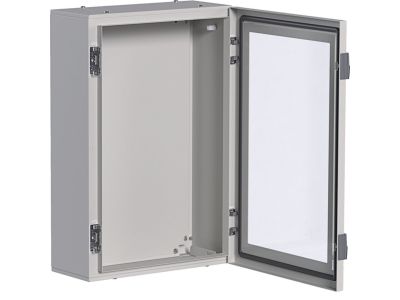

Obudowa stalowa 600x400x200mm, IP65, drzwi transparentne, Orion+ | FL164A Hager

Opis i Kluczowe Cechy

Obudowa stalowa Orion+ o symbolu FL164A to przestrzenne rozwiązanie o wymiarach 600x400x200 mm, zaprojektowane do zabudowy aparatury elektrycznej i sterowniczej w trudnych warunkach przemysłowych. Stopień ochrony IP65 gwarantuje szczelność przed pyłem i strugami wody, a przezroczyste drzwi umożliwiają bieżącą kontrolę stanu urządzeń bez otwierania obudowy. Solidna konstrukcja z blachy stalowej zapewnia trwałość mechaniczną i odporność na korozję.

• Stopień ochrony IP65: całkowita ochrona przed wnikaniem pyłu oraz odporność na strugi wody – obudowa nadaje się do montażu w wilgotnych i zapylonych strefach produkcyjnych.
• Drzwi transparentne: wbudowany przezroczysty panel umożliwia wizualną kontrolę wskaźników, liczników czy stanu styków aparatury bez konieczności naruszania szczelności obudowy.
• Wymiary 600x400x200 mm: pojemna przestrzeń montażowa pozwalająca na instalację kilku modułów, listew zaciskowych oraz zasilaczy w jednej obudowie, co porządkuje rozdzielnicę.
• Konstrukcja stalowa: blacha o odpowiedniej grubości zapewnia sztywność i ochronę mechaniczną przed przypadkowymi uderzeniami, a zastosowana powłoka antykorozyjna wydłuża żywotność w środowisku agresywnym.
• System mocowania Orion+: uniwersalne otwory montażowe ułatwiają szybki i pewny montaż na ścianie lub konstrukcji wsporczej, zgodnie z wytycznymi producenta.

Zgodność z Normami

Obudowa Orion+ FL164A jest produkowana zgodnie z europejskimi standardami jakości oraz posiada oznaczenie CE. Konstrukcja spełnia wymagania dotyczące obudów elektrycznych w zakresie odporności mechanicznej i ochrony przed czynnikami zewnętrznymi. Szczegółowa deklaracja zgodności dostępna jest u producenta.

Zastosowanie

Obudowa stalowa FL164A znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne zamknięcie aparatury elektrycznej w warunkach podwyższonego ryzyka zapylenia lub zawilgocenia. Dzięki przezroczystym drzwiom sprawdza się również w miejscach wymagających częstej obserwacji wskaźników.

• Rozdzielnice zasilające i sterownicze w halach produkcyjnych oraz magazynach.
• Obudowy dla sterowników PLC, przekaźników i zasilaczy w instalacjach automatyki przemysłowej.
• Montaż aparatury pomiarowej i sygnalizacyjnej (mierniki, kontrolery, panele operatorskie) z możliwością podglądu odczytów.
• Strefy zewnętrzne zadaszone lub narażone na ochlapanie – np. parkingi podziemne, stacje uzdatniania wody, wentylacja.

Wskazówki Montażowe

Montaż obudowy może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie we wszystkich obwodach znajdujących się wewnątrz. Obudowę mocować do równej powierzchni za pomocą kotew lub śrub przez otwory montażowe – siłę dokręcania dobrać zgodnie z dokumentacją techniczną. Przewody wprowadzać przez dławice kablowe o odpowiednim stopniu ochrony, aby nie obniżyć deklarowanego IP65. Po zakończeniu prac sprawdzić szczelność drzwi i uszczelki.

FAQ

• Czy drzwi transparentne są wykonane z poliwęglanu czy szkła? Producent nie podaje szczegółowego materiału – w standardzie zastosowano przezroczysty panel o wysokiej odporności na uderzenia, umożliwiający bezpieczną obserwację wnętrza.
• Jaki jest stopień ochrony IP obudowy? Deklarowany stopień ochrony to IP65 – obudowa jest pyłoszczelna i odporna na strugi wody z dowolnego kierunku.
• Czy obudowa nadaje się do montażu na zewnątrz budynku? IP65 pozwala na montaż w miejscach narażonych na deszcz i kurz, jednak w przypadku bezpośredniego narażenia na promieniowanie UV oraz ekstremalne temperatury należy upewnić się co do odporności termicznej materiału – zaleca się stosowanie w zadaszonych strefach zewnętrznych lub dodatkowych osłon.
