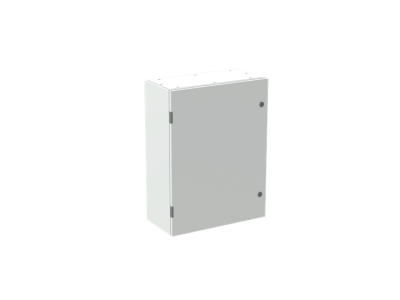

Obudowa SR2 z płytą montażową 800x600x300mm (HxWxD) IP65 | SRN8630K ABB

Alternatywny kod produktu: SRN8630K

Opis i Kluczowe Cechy

Obudowa SR2 SRN8630K o wymiarach 800x600x300 mm (wysokość x szerokość x głębokość) w kolorze szarym (symbol SRN8630K) to solidna konstrukcja zaprojektowana do montażu wnętrzowego oraz w strefach zagrożonych wybuchem. Stopień ochrony IP65 gwarantuje szczelność przed wnikaniem wody i pyłu, a wytrzymałość mechaniczna IK10 chroni przed uderzeniami o energii do 20J. Drzwi przeszklone IK09 ułatwiają monitoring stanu wewnętrznych elementów bez konieczności otwierania obudowy. Zawiasy o zmiennej stronie montażu (lewa/prawa) zwiększają elastyczność instalacji.

• Stopień ochrony IP65: Ochrona przed wnikaniem wody i pyłu, odpowiedni do stosowania w warunkach przemysłowych i wymagających środowiskach.
• Wytrzymałość mechaniczna IK10: Odporność na uderzenia o energii do 20J – zapewnia trwałość w trudnych warunkach eksploatacyjnych.
• Drzwi przeszklone IK09: Umożliwiają wizualną kontrolę wnętrza obudowy bez konieczności otwierania, co przyspiesza prace serwisowe.
• Zmienna strona zawiasów (lewa/prawa): Ułatwia dostosowanie konstrukcji do indywidualnych potrzeb montażowych i układu instalacji.
• Wymiary 800x600x300 mm: Przestrzenna obudowa pozwala na montaż rozbudowanej aparatury, modułów sterowania i innych komponentów elektrycznych.

Zgodność z Normami

Obudowa SR2 SRN8630K spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Została zaprojektowana zgodnie z normami dotyczącymi ochrony przeciwpożarowej, izolacji elektrycznej i odporności mechanicznej dla środowisk wewnętrznych i zagrożonych wybuchem. Produkt jest zgodny z normami VDE, IEC i EN.

Zastosowanie

Obudowa SR2 SRN8630K znajduje zastosowanie w instalacjach wymagających wysokiej ochrony przed czynnikami zewnętrznymi oraz w miejscach, gdzie wymagana jest odporność na uszkodzenia mechaniczne.

• Montaż aparatury elektrycznej w strefach zagrożonych wybuchem (strefy Ex) – np. w przemyśle chemicznym, paliwowym lub górniczym.
• Szafy sterownicze do kontroli procesów przemysłowych – ochrona wrażliwej elektroniki przed kurzem, wilgocią i uszkodzeniami mechanicznymi.
• Obudowy do montażu natynkowego z dedykowanym cokołem – alternatywa dla montażu wnękowego.
• Zastosowania zewnętrzne z dodatkową ochroną IP65 – np. w systemach automatyki budynkowej lub telekomunikacyjnych.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze montażu. Obudowę mocować do stabilnej powierzchni, stosując odpowiednie kołki i wkręty dostosowane do podłoża. Po zdjęciu przepustu możliwe jest łączenie obudów w pionie za pomocą uszczelek GZ. Zmiana strony zawiasów wymaga demontażu drzwi i ponownego montażu zgodnie z wybranym układem. Podczas montażu drzwi przeszklonych zachować ostrożność, aby nie uszkodzić szyby.

FAQ

• Jaki stopień ochrony ma obudowa SRN8630K? Obudowa posiada stopień ochrony IP65, co oznacza całkowitą ochronę przed wnikaniem pyłu i strumieni wody z dowolnego kierunku.
• Czy obudowa jest odporna na wybuch? Obudowa została zaprojektowana z myślą o stosowaniu w strefach zagrożonych wybuchem, jednak konkretna klasyfikacja strefy Ex (np. ATEX) zależy od indywidualnej konfiguracji i certyfikacji komponentów montowanych wewnątrz.
• Jakie są standardowe wymiary drzwi przeszklonych? Dokładne wymiary drzwi nie zostały podane w danych produktu. Sprawdź dokumentację techniczną lub etykietę na obudowie w celu uzyskania szczegółowych informacji.
