Obudowa SR2 z płytą montażową 600x400x250mm (HxWxD) IP65 | SRN6425K ABB

Alternatywny kod produktu: SRN6425K

Opis i Kluczowe Cechy

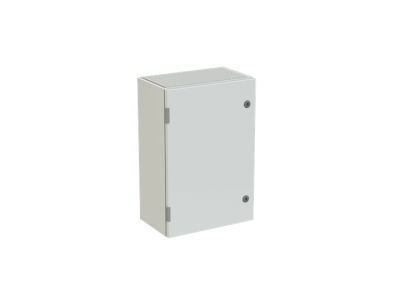

Obudowa SR2 SRN6425K o wymiarach 600x400x250 mm (wys. x szer. x gł.) z integralną płytą montażową stanowi solidne rozwiązanie obudowlane dla aplikacji wnętrzowych oraz w strefach zagrożonych wybuchem. Dzięki stopniu ochrony IP65 zapewnia szczelność przed pyłem i strugami wody, a wytrzymałość mechaniczna IK10 (obudowa) i IK09 (drzwi przeszklone) gwarantuje odporność na uderzenia i wandalizm. Konstrukcja umożliwia elastyczny montaż zawiasów zarówno z lewej, jak i prawej strony, co ułatwia dostosowanie do warunków instalacji.

• Wymiary 600x400x250 mm (HxWxD): Przestronna komora ułatwia prowadzenie przewodów i montaż aparatury, a płyta montażowa zapewnia stabilne mocowanie komponentów.
• Stopień ochrony IP65: Skuteczna ochrona przed wnikaniem pyłu oraz wody opadowej lub myjącej – niezawodność w trudnych warunkach przemysłowych i zewnętrznych.
• Wytrzymałość mechaniczna IK10 (obudowa) / IK09 (drzwi przeszklone): Odporność na uderzenia energetyczne (20 J dla IK10, 10 J dla IK09) chroni zawartość przed uszkodzeniami mechanicznymi i wandalizmem.
• Możliwość łączenia obudów w pionie: Po zdjęciu przepustu i zastosowaniu uszczelek GZ można tworzyć większe zestawy rozdzielcze, zwiększając funkcjonalność bez naruszania szczelności.
• Elastyczne mocowanie zawiasów: Zawiasy montowane zarówno z lewej, jak i prawej strony umożliwiają optymalne rozplanowanie drzwi w zależności od układu instalacji.

Zgodność z Normami

Obudowa SR2 spełnia wymagania ogólnych norm europejskich dla rozdzielnic i obudów elektrycznych, posiada certyfikat CE. Deklarowany stopień ochrony IP65 oraz klasa udarności IK10 są potwierdzone badaniami typu. Produkt przeznaczony jest do stosowania zgodnie z przepisami bezpieczeństwa obowiązującymi na terenie Unii Europejskiej.

Zastosowanie

Obudowa SRN6425K sprawdza się w instalacjach wymagających wysokiej szczelności i odporności mechanicznej. Dzięki wbudowanej płycie montażowej ułatwia organizację okablowania i montaż aparatury modułowej.

• Rozdzielnice główne i podrozdzielnice w obiektach przemysłowych i komercyjnych.
• Instalacje w strefach zagrożonych wybuchem (wg odpowiednich przepisów) – obudowa zapewnia odpowiedni stopień ochrony przed iskrzeniem i wnikaniem pyłów.
• Aplikacje zewnętrzne (np. sterowanie oświetleniem terenu, zasilanie maszyn rolniczych) wymagające odporności na warunki atmosferyczne.
• Systemy automatyki budynkowej i sterowania, gdzie potrzebna jest przestrzeń na przekaźniki, styczniki, sterowniki PLC oraz bezpieczne prowadzenie przewodów.

Wskazówki Montażowe

Montaż i podłączenie obudowy mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub wyższe, w zależności od zastosowania). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i zabezpieczyć przed przypadkowym załączeniem. Obudowę mocować do ściany lub cokołu za pomocą dostępnych zestawów montażowych (cokół lub zestaw natynkowy) – stosować się do zaleceń producenta dotyczących momentu dokręcania. W przypadku łączenia obudów w pionie stosować uszczelki GZ i skręcać zgodnie z instrukcją. Przekrój przewodów dobrać do prądu obciążenia, pamiętając o zachowaniu odpowiednich odstępów izolacyjnych. Po zakończeniu montażu sprawdzić szczelność zamknięcia drzwi oraz działanie zawiasów.

FAQ

• Czy obudowa nadaje się do stosowania w strefach zagrożonych wybuchem? Tak, według dostarczonej specyfikacji obudowa SR2 jest dopuszczona do aplikacji w strefach zagrożonych wybuchem. Należy jednak upewnić się, że cała instalacja spełnia wymagania odpowiednich przepisów (np. ATEX) dla danej strefy.
• Jaki jest stopień ochrony IP i wytrzymałość IK tej obudowy? IP65 – pyłoszczelna i chroniona przed strugami wody. Obudowa ma wytrzymałość IK10 (20 J), natomiast drzwi przeszklone – IK09 (10 J). Szczegółowe wartości odporności na uderzenia podano w karcie katalogowej.
• Czy można zamontować zawiasy z prawej strony? Tak, konstrukcja obudowy umożliwia montaż zawiasów zarówno z lewej, jak i prawej strony. Należy postępować według instrukcji producenta przy zmianie strony otwierania drzwi.
