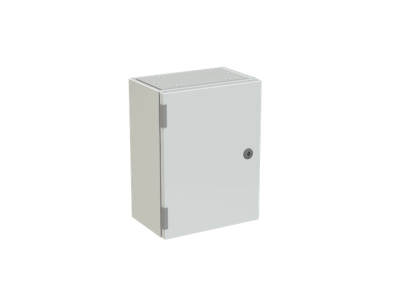

Obudowa SR2 z płytą montażową 400x300x200mm (HxWxD) IP65 | SRN4320K ABB

Alternatywny kod produktu: SRN4320K

Opis i Kluczowe Cechy

Obudowa SR2 (symbol SRN4320K) w wymiarach 400x300x200mm (szer. x wys. x gł.) z wbudowaną płytą montażową to rozwiązanie przeznaczone do aplikacji wnętrzowych oraz stref zagrożonych wybuchem. Spełnia wymagania ochrony IP65 (pyłoszczelna i odporna na strumień wody z dowolnego kierunku) i charakteryzuje się wysoką odpornością mechaniczną IK10. Drzwi przeszklone o klasie IK09 ułatwiają wizualną kontrolę stanu aparatury wewnątrz.

• Stopień ochrony IP65: Zapewnia szczelność przed pyłem i wodą – idealna do zastosowań w trudnych warunkach środowiskowych.
• Odporność mechaniczna IK10: Wysoka wytrzymałość na uderzenia – chroni aparaturę przed uszkodzeniami mechanicznymi.
• Drzwi przeszklone IK09: Umożliwiają łatwą wizualną inspekcję stanu wewnętrznej aparatury bez konieczności otwierania drzwi.
• Płyta montażowa w zestawie: Ułatwia szybki montaż aparatury i osprzętu bez dodatkowego przygotowania.
• Możliwość łączenia pionowego: Po zdjęciu przepustu możliwe jest połączenie kilku obudów w pionie za pomocą uszczelek GZ.

Zgodność z Normami

Obudowa SR2 spełnia wymogi norm europejskich dotyczących ochrony przed pyłem, wodą i uszkodzeniami mechanicznymi. Została zaprojektowana zgodnie z dyrektywami Unii Europejskiej i posiada oznakowanie CE. Odporność IK10 i IK09 potwierdza zgodność z normami EN 62262.

Zastosowanie

Obudowy SR2 znajdują szerokie zastosowanie w instalacjach elektrycznych, automatyce przemysłowej i strefach zagrożonych wybuchem.

• Zabezpieczenie aparatury sterowniczej i pomiarowej w halach produkcyjnych lub zakładach przemysłowych.
• Instalacje w trudnych warunkach środowiskowych (pył, wilgoć) – np. w zakładach chemicznych lub oczyszczalniach ścieków.
• Strefy zagrożone wybuchem (ATEX) – jako obudowa dla urządzeń elektrycznych o podwyższonym ryzyku.
• Centrale wentylacyjne i klimatyzacyjne – zabezpieczenie układów sterowania przed kurzem i wilgocią.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że środowisko pracy jest wolne od napięcia. Obudowę mocować do stabilnej, płaskiej powierzchni, używając dedykowanego cokołu lub zestawu do montażu natynkowego. Płyta montażowa ułatwia precyzyjne rozmieszczenie aparatury – należy zachować odpowiednie odstępy między elementami dla zapewnienia cyrkulacji powietrza. W przypadku łączenia kilku obudów pionowo, używać uszczelek GZ w miejscach styku. Po zamontowaniu aparatury, drzwi powinny być szczelnie zamknięte, aby zachować stopień ochrony IP65.

FAQ

• Czy obudowa SR2 nadaje się do montażu zewnętrznego? Tak, dzięki stopniowi ochrony IP65 jest odporna na pył i wodę, co pozwala na stosowanie w warunkach zewnętrznych (chronionych przed bezpośrednim działaniem opadów).
• Jaki jest zakres temperatur pracy obudowy? Dokładne wartości nie zostały podane w danych produktu – sprawdź dokumentację techniczną w celu weryfikacji zakresu.
• Czy obudowa może być wyposażona w dodatkowe drzwi? Tak, obudowy z rodziny SR2 pozwalają na montowanie drzwi z zawiasami po lewej lub prawej stronie, co ułatwia dostęp do aparatury w zależności od układu instalacji.
