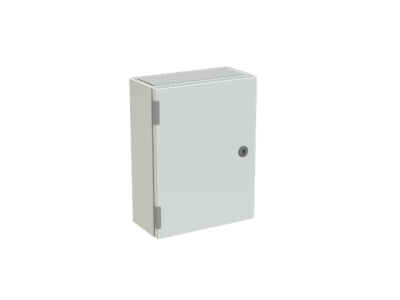

Obudowa SR2 z płytą montażową 400x300x150mm (HxWxD) IP65 | SRN4315K ABB

Alternatywny kod produktu: SRN4315K

Opis i Kluczowe Cechy

Obudowa SR2 SRN4315K w wymiarach 400x300x150 mm (wysokość x szerokość x głębokość) z integralną płytą montażową to rozwiązanie do wnętrzowych instalacji elektrycznych i środowisk zagrożonych wybuchem. Stopień ochrony IP65 gwarantuje szczelność przed pyłem i strumieniem wody, a konstrukcja IK10 zapewnia wysoką odporność mechaniczną. Drzwi przeszklone (IK09) pozwalają na łatwą identyfikację stanu aparatury wewnątrz, a dwustronne mocowanie zawiasów ułatwia adaptację do lokalnych wymogów montażowych.

• Wymiary 400x300x150 mm: Płyta montażowa o powierzchni 1200 cm² oferuje wystarczająco dużo miejsca dla aparatury modułowej, styczników lub zabezpieczeń, zachowując jednocześnie kompaktowe gabaryty obudowy.
• Stopień ochrony IP65: Całkowita ochrona przed pyłem (IP6X) i strumieniem wody (IP5X) – idealne dla pomieszczeń mokrych, garaży, warsztatów lub stref zagrożonych wybuchem.
• Odporność mechaniczna IK10: Wytrzymałość na uderzenia z energią 20J – zabezpiecza wrażliwą aparaturę wewnątrz przed uszkodzeniami.
• Drzwi przeszklone IK09: Przezroczyste drzwi zabezpieczone przed uderzeniami (IK09) pozwalają na szybką wizualną kontrolę stanu załączonych urządzeń bez konieczności otwierania obudowy.
• Dwustronne mocowanie zawiasów: Łatwe dostosowanie kierunku otwarcia drzwi (lewa/prawa strona) w zależności od lokalnych uwarunkowań instalacyjnych.

Zgodność z Normami

Obudowa SR2 SRN4315K spełnia wymagania normy PN-EN 62208 dotyczącej pustych obudów do wyposażenia elektrycznego oraz posiada deklarację zgodności CE. Spełnia także wymogi ATEX dla stref zagrożonych wybuchem (dyrektywa 2014/34/UE).

Zastosowanie

Obudowy z rodziny SR2 są projektowane do bezpiecznego montażu aparatury elektrycznej w różnych środowiskach, szczególnie tam, gdzie wymagana jest wysoka ochrona przed czynnikami zewnętrznymi.

• Montaż aparatury w pomieszczeniach technicznych, garażach i warsztatach, gdzie występuje ryzyko zalania wodą lub zapylenia.
• Strefy zagrożone wybuchem (np. zakłady chemiczne, stacje paliw) – zgodność z dyrektywą ATEX.
• Instalacje przemysłowe z wymaganiami wysokiej odporności mechanicznej IK10.
• Systemy monitoringu i sterowania, gdzie konieczna jest łatwa wizualna kontrola stanu urządzeń.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Obudowę montować na równej, stabilnej powierzchni z użyciem odpowiednich kołków i wkrętów dostosowanych do podłoża. Po zamontowaniu aparatury zaleca się uszczelnienie przepustów kablowych za pomocą dedykowanych uszczelek (np. system GZ) w celu utrzymania stopnia ochrony IP65. Zawiasy montować po stronie lewej lub prawej w zależności od lokalnych uwarunkowań – dostępne są odpowiednie akcesoria.

FAQ

• Czy obudowa SRN4315K może być stosowana w strefach zagrożonych wybuchem? Tak, obudowa spełnia wymogi dyrektywy ATEX 2014/34/UE i zalecana jest do stosowania w strefach 1, 2, 21 i 22 zagrożonych wybuchem gazów i pyłów.
• Jakie są możliwości dołączania kolejnych obudów w pionie? Po zdjęciu przepustu można łączyć obudowy w pionie za pomocą dedykowanych uszczelek systemu GZ, co pozwala na tworzenie wielosegmentowych szaf sterowniczych.
• Czy dostępne są dodatkowe akcesoria montażowe? Tak – do obudów SR2 dostępne są dedykowane cokoły do montażu natynkowego oraz zestawy do montażu podtynkowego, ułatwiające adaptację do różnych powierzchni.
