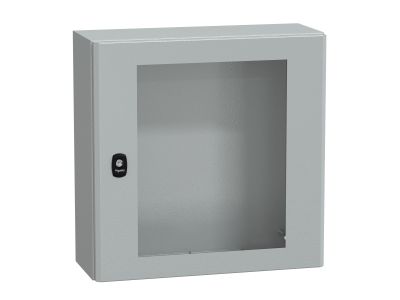

Obudowa Spacial S3D przezroczyste drzwi bez płyty montażowej 500x500x200 (WxSxG) IP66 IK08 RAL7035 | NSYS3D5520T Schneider Electric

Opis i Kluczowe Cechy

Obudowa kompaktowa Spacial S3D firmy Schneider Electric (symbol NSYS3D5520T) to solidne rozwiązanie dla wymagających aplikacji przemysłowych i infrastrukturalnych. Wymiary 500x500x200 mm (WxSxG) zapewniają odpowiednią przestrzeń na aparaturę, a przezroczyste drzwi umożliwiają szybki podgląd stanu urządzeń bez otwierania. Stopień ochrony IP66 gwarantuje całkowitą szczelność przed pyłem i ochrona przed silnymi strumieniami wody – obudowa sprawdzi się w warunkach zewnętrznych i mycia ciśnieniowego. Odporność na uderzenia mechaniczne IK08 zabezpiecza wnętrze przed przypadkowymi uderzeniami.

• Wymiary (WxSxG) 500x500x200 mm: uniwersalna wielkość pozwalająca na montaż większości standardowych komponentów – styczników, przełączników czy zasilaczy.
• Stopień ochrony IP66: pełna pyłoszczelność i ochrona przed silnymi strugami wody – idealna do montażu na zewnątrz, w halach produkcyjnych lub myjniach.
• Odporność na uderzenia IK08: wytrzymałość mechaniczna na energię uderzenia do 5 J – zabezpiecza wnętrze przed przypadkowymi uderzeniami podczas eksploatacji.
• Przezroczyste drzwi: umożliwiają kontrolę wizualną wyposażenia bez otwierania – skraca czas inspekcji i zmniejsza ryzyko zanieczyszczenia wnętrza.
• Kolor RAL7035 (szary jasny): industrialny, neutralny wygląd pasujący do większości rozdzielnic i szaf – łatwo komponuje się z innymi elementami instalacji.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dotyczących ochrony przed wnikaniem ciał stałych i cieczy (stopień IP66) oraz odporności na uderzenia mechaniczne (IK08). Wyprodukowana zgodnie z wymogami dyrektyw niskonapięciowych i oznaczona znakiem CE. Konstrukcja zgodna z wymaganiami standardu DIN dla obudów kompaktowych.

Zastosowanie

Obudowa Spacial S3D przeznaczona jest do zabudowy aparatury sterującej, zasilającej i sygnalizacyjnej w wymagających warunkach środowiskowych. Dzięki dużej odporności na warunki atmosferyczne i uszkodzenia mechaniczne znajduje zastosowanie w wielu branżach:

• Montaż sterowników, przekaźników i styczników w instalacjach przemysłowych – ochrona przed kurzem i wilgocią w halach produkcyjnych.
• Umieszczenie zasilaczy i przełączników w obiektach infrastruktury komunalnej (oczyszczalnie, przepompownie) – narażenie na opady atmosferyczne i błoto.
• Budowa rozdzielnic sterujących maszynami w przemyśle rolno-spożywczym – możliwość mycia ciśnieniowego.
• Lokalne szafki sterownicze w instalacjach fotowoltaicznych lub stacjach ładowania – ochrona przed promieniowaniem UV i uderzeniami.

Wskazówki Montażowe

Montaż obudowy oraz wszelkie prace wewnątrz mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Obudowę mocować do ściany lub konstrukcji za pomocą odpowiednich uchwytów (nie dołączonych do zestawu) – zaleca się stosowanie kołków rozporowych dostosowanych do podłoża. Przed przystąpieniem do prac bezwzględnie odłączyć zasilanie. W przypadku prowadzenia przewodów przez płyty dławnicowe należy użyć dławnic o odpowiednim stopniu ochrony (minimum IP66). Zalecany moment dokręcania śrub mocujących oraz dławnic zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do spodziewanego obciążenia prądowego. Brak płyty montażowej w zestawie – w razie potrzeby należy ją zamówić oddzielnie.

FAQ

• Czy obudowa jest dostarczana z płytą montażową? Nie – w zestawie znajduje się korpus, drzwi, płyta dławnic kablowych oraz zamek. Płytę montażową (np. NSYSMP5520) należy zamówić osobno, jeśli jest wymagana.
• Jaki stopień ochrony ma obudowa i czy można ją stosować na zewnątrz? Obudowa posiada stopień ochrony IP66, co oznacza całkowitą pyłoszczelność i ochronę przed silnymi strumieniami wody. Może być montowana na zewnątrz, pod warunkiem zastosowania odpowiednich dławnic kablowych.
• Jaką odporność mechaniczną oferuje obudowa? Obudowa spełnia klasę IK08, co oznacza odporność na uderzenia energią 5 J. Zapewnia to niezawodną ochronę przed przypadkowymi uderzeniami podczas eksploatacji.
