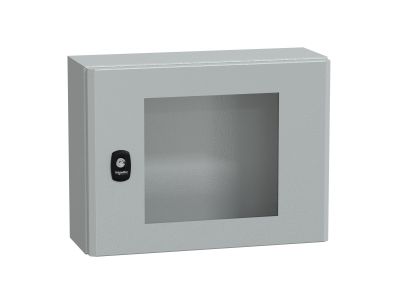

Obudowa Spacial S3D przezroczyste drzwi bez płyty montażowej 300x400x150 (WxSxG) IP66 IK08 RAL7035 | NSYS3D3415T Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D (symbol NSYS3D3415T) marki Schneider Electric to kompaktowa obudowa wykonana w standardzie IP66 i IK08, gwarantująca skuteczną ochronę przed pyłem, wodą oraz uderzeniami mechanicznymi. Przezroczyste drzwi umożliwiają szybką inspekcję wnętrza bez otwierania, co zwiększa komfort eksploatacji. Brak płyty montażowej pozwala na elastyczne dopasowanie wyposażenia według własnych potrzeb.

• Wymiary 300 x 400 x 150 mm (W x S x G): kompaktowa budowa ułatwia montaż w ograniczonych przestrzeniach, jednocześnie zapewniając wystarczającą pojemność dla aparatury modułowej i sterowników.
• Stopień ochrony IP66: pełna odporność na kurz oraz silne strumienie wody – obudowa sprawdzi się w trudnych warunkach przemysłowych i na zewnątrz budynków.
• Odporność na uderzenia IK08: wytrzymała konstrukcja zabezpiecza wnętrze przed uszkodzeniami mechanicznymi, np. podczas prac instalacyjnych lub transportu.
• Przezroczyste drzwi (transparentne): umożliwiają wizualną kontrolę stanu urządzeń bez konieczności otwierania obudowy, co oszczędza czas i zmniejsza ryzyko przedostania się zanieczyszczeń do środka.
• Kolor RAL7035 (szary): uniwersalny odcień dopasowany do standardowych rozdzielnic i szaf sterowniczych, zachowujący estetyczny wygląd w każdym środowisku pracy.

Zgodność z Normami

Obudowa Spacial S3D spełnia wymagania europejskich norm dotyczących obudów elektrycznych oraz posiada certyfikat CE. Producent zapewnia zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i niskiego napięcia. Dokładne numery norm dostępne są w dokumentacji technicznej na stronie Schneider Electric.

Zastosowanie

Obudowa NSYS3D3415T została zaprojektowana jako uniwersalna obudowa wisząca do rozdzielnic, sterowników i aparatury elektrycznej w środowiskach wymagających wysokiej ochrony.

• Montaż w halach przemysłowych, gdzie występuje zapylenie, wilgoć lub ryzyko uderzeń mechanicznych.
• Instalacja na zewnątrz budynków (np. przy liniach technologicznych, pompowniach) – IP66 chroni przed deszczem i bryzgami wody.
• Tworzenie rozdzielnic sterowniczych w systemach automatyki budynkowej, w tym sterowanie oświetleniem, wentylacją czy ogrzewaniem.
• Lokalne szafki przy maszynach – przezroczyste drzwi pozwalają na szybki podgląd stanu pracy bez otwierania.

Wskazówki Montażowe

Montaż obudowy może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wszystkich obwodów. Obudowę mocuje się na ścianie za pomocą dostarczonych uchwytów lub otworów montażowych. Zaleca się stosowanie dławnic kablowych o odpowiednim stopniu ochrony. Przewody należy prowadzić zgodnie z obowiązującymi normami, a przekrój dostosować do prądu obciążenia. Moment dokręcania śrub pokrywy i dławnic – zgodnie z instrukcją producenta.

FAQ

• Czy obudowa jest wyposażona w płytę montażową? Nie – w wersji NSYS3D3415T płyta montażowa nie jest dostarczana. Można ją zamówić osobno (np. odpowiednia płyta dla wymiarów obudowy) lub montować aparaturę bezpośrednio na korpusie za pomocą szyn DIN.
• Jakie dławnice kablowe mogę zastosować, aby zachować szczelność IP66? Zaleca się stosowanie dławnic z uszczelkami gumowymi (np. PG, M) o stopniu ochrony co najmniej IP66. Należy je montować w dostarczonej płycie dławikowej zgodnie z instrukcją producenta.
• Czy drzwi można zdemontować? Tak, drzwi są zdejmowane na zawiasach. Dzięki temu ułatwiony jest dostęp podczas instalacji i okablowania.
