Obudowa Spacial S3D przezroczyste drzwi bez płyty montażowej 1200x1000x300 (WxSxG) IP66 IK08 RAL7035 | NSYS3D121030T Schneider Electric

Opis i Kluczowe Cechy

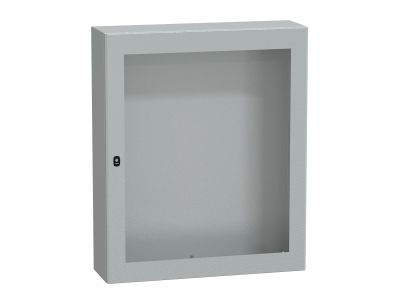

Obudowa kompaktowa Spacial S3D od Schneider Electric (symbol NSYS3D121030T) to wisząca obudowa z przezroczystymi drzwiami, przeznaczona do zabudowy aparatury w trudnych warunkach przemysłowych. Wymiary 1200 × 1000 × 300 mm (wysokość × szerokość × głębokość) zapewniają dużą przestrzeń montażową, a brak fabrycznej płyty montażowej umożliwia elastyczne dostosowanie układu wnętrza do konkretnych potrzeb. Stopień ochrony IP66 oraz odporność mechaniczna IK08 gwarantują niezawodność pracy nawet w środowiskach o podwyższonej wilgotności, zapyleniu i ryzyku uderzeń.

• Wymiary (WxSxG) 1200×1000×300 mm: przestronne wnętrze pozwala na zabudowę rozbudowanych układów sterowania, styczników, przekaźników i zasilaczy bez konieczności stosowania dodatkowych kaset.
• Stopień ochrony IP66: całkowita ochrona przed wnikaniem pyłu i ochrona przed silnymi strumieniami wody – bezpieczna praca w halach produkcyjnych, myjniach i na zewnątrz pod zadaszeniem.
• Odporność na uderzenia IK08: wytrzymałość na energię uderzenia 5 J chroni wrażliwą aparaturę przed przypadkowymi mechanicznymi uszkodzeniami w trakcie eksploatacji.
• Przezroczyste drzwi (szkło / poliwęglan): umożliwiają wizualną kontrolę stanu urządzeń bez otwierania obudowy – przyspieszają diagnostykę i zwiększają bezpieczeństwo personelu.
• Bez płyty montażowej – komplet elementów w zestawie: obudowa dostarczana z korpusem, drzwiami, dwoma płytami dławika kablowego oraz zamkiem, co minimalizuje czas przygotowania do montażu i pozwala samodzielnie dobrać płytę montażową (np. ocynkowaną lub aluminiową) odpowiednią do ciężaru aparatury.

Zgodność z Normami

Obudowa Spacial S3D została zaprojektowana i wyprodukowana zgodnie z europejskimi standardami bezpieczeństwa w zakresie obudów elektrycznych. Deklarowane parametry IP66 i IK08 są potwierdzone badaniami laboratoryjnymi. Produkt posiada oznaczenie CE, co świadczy o spełnieniu wymogów dyrektyw unijnych dotyczących niskiego napięcia i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki dużej pojemności i wysokiej szczelności obudowa sprawdza się w najbardziej wymagających środowiskach przemysłowych i infrastrukturalnych.

• Rozdzielnice główne i podrozdzielnice w halach produkcyjnych, magazynach i zakładach przetwórczych – ochrona aparatury przed pyłem, wilgocią i uszkodzeniami mechanicznymi.
• Szafy sterownicze maszyn i linii technologicznych – umieszczenie styczników, przekaźników, PLC oraz zasilaczy w jednej obudowie z możliwością szybkiego podglądu przez drzwi.
• Instalacje w trudnych warunkach atmosferycznych (np. oczyszczalnie ścieków, myjnie samochodowe, porty) – odporność na strumienie wody i korozję (RAL7035 – farba proszkowa odporna na warunki zewnętrzne).
• Automatyka budynkowa i centra danych – estetyczny wygląd oraz możliwość montażu na ścianie lub konstrukcji stalowej bez dodatkowych osłon.

Wskazówki Montażowe

Montaż i podłączenie obudowy mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Obudowę mocuje się do ściany lub konstrukcji wsporczej za pomocą odpowiednich łączników (nie są dołączone) – należy uwzględnić ciężar własny obudowy oraz ciężar montowanej wewnątrz aparatury. Przekroje przewodów doprowadzających muszą być dobrane zgodnie z obciążalnością prądową i warunkami środowiskowymi. Dławiki kablowe (płyty dławika) należy uszczelnić zgodnie z zaleceniami producenta, aby zachować szczelność IP66. W przypadku samodzielnego montażu płyty montażowej – używać płyt o powierzchni dopasowanej do wymiarów wewnętrznych obudowy i zapewnić odpowiednią wentylację.

FAQ

• Czy obudowa jest dostarczana z płytą montażową? Nie. W zestawie znajduje się korpus, drzwi, dwie płyty dławika kablowego oraz zamek. Płytę montażową należy zamówić osobno (dostępna jako akcesorium serii Spacial S3D).
• Jaki stopień ochrony ma ta obudowa? Deklarowany stopień ochrony to IP66 (pełna ochrona przed pyłem i silnymi strumieniami wody) oraz odporność mechaniczna IK08 (odporność na uderzenia o energii 5 J).
• Czy drzwi są wykonane z tworzywa czy ze szkła? Drzwi przezroczyste w tej obudowie wykonane są z poliwęglanu (odpornego na uderzenia i temperatury pracy). Umożliwiają obserwację aparatury bez konieczności otwierania.
