Obudowa Spacial S3D przezroczyste drzwi bez płty montażowej 600x400x200 (WxSxG) IP66 IK08 RAL7035 | NSYS3D6420T Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1080867

EAN

3606480159312

Kod Producenta

NSYS3D6420T

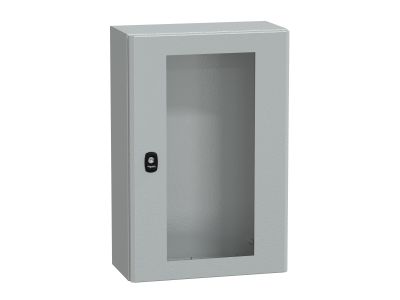

Obudowa Spacial S3D przezroczyste drzwi bez płty montażowej 600x400x200 (WxSxG) IP66 IK08 RAL7035

Informacja o Produkcie

Opis i Kluczowe Cechy

Obudowa kompaktowa Spacial S3D (symbol NSYS3D6420T) o wymiarach 600 x 400 x 200 mm (wysokość x szerokość x głębokość) wyposażona w przezroczyste drzwi umożliwiające wgląd we wnętrze bez konieczności otwierania. Brak płyty montażowej pozwala na dowolne dostosowanie przestrzeni wewnętrznej do własnych potrzeb. Stopień ochrony IP66 i odporność na uderzenia IK08 gwarantują niezawodną pracę w trudnych warunkach przemysłowych. Obudowa wykonana w kolorze RAL7035 (szary), przeznaczona do montażu naściennego.

IP66: całkowita ochrona przed pyłem i silnym strumieniem wody – bezpieczeństwo aparatury w wilgotnym i zapylonym otoczeniu.
IK08: odporność na uderzenia energią 5 J – wytrzymała konstrukcja chroni przed przypadkowymi uszkodzeniami mechanicznymi.
Przezroczyste drzwi: szybka wizualna kontrola stanu urządzeń wewnątrz bez naruszania obudowy, co skraca czas przeglądów.
Brak płyty montażowej: możliwość indywidualnego rozmieszczenia komponentów na własnej płycie, co zwiększa elastyczność aranżacji wnętrza.
Wymiary 600x400x200 mm: kompaktowa obudowa pozwala na instalację w ograniczonej przestrzeni przy zachowaniu wystarczającej pojemności dla typowej aparatury modułowej.

Zgodność z Normami

Obudowa Spacial S3D spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Deklarowany stopień ochrony IP66 i klasa odporności na uderzenia IK08 są potwierdzone badaniami zgodnymi z odpowiednimi standardami – szczegóły dostępne w dokumentacji technicznej producenta.

Zastosowanie

Dzięki wysokiej szczelności i wytrzymałości mechanicznej obudowa sprawdza się w instalacjach przemysłowych, na zewnątrz budynków oraz w strefach o podwyższonym zapyleniu lub wilgotności. Przezroczyste drzwi ułatwiają monitorowanie wskaźników i sygnalizacji bez ingerencji w obudowę.

Rozdzielnice i sterownie w zakładach produkcyjnych o dużym zapyleniu (np. cementownie, młyny).
Instalacje w agresywnym środowisku (mokre hale, myjnie technologiczne) gdzie wymagana jest ochrona IP66.
Systemy automatyki budynkowej w strefach narażonych na uszkodzenia mechaniczne (magazyny, warsztaty).
Obudowy dla aparatury zasilającej w instalacjach zewnętrznych (oświetlenie, pompy, stacje ładowania).

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Obudowę mocuj do ściany za pomocą odpowiednich kołków (nie zaleca się montażu bezpośredniego na powierzchniach palnych). Wewnętrzną płytę montażową (jeśli stosujesz własną) przymocuj do standardowych otworów w korpusie. Prowadnice kablowe należy uszczelnić dławicami o odpowiednim stopniu ochrony. Dokręcaj śruby z momentem zgodnym z dokumentacją techniczną; nie przekraczaj wartości maksymalnych.

FAQ

Jaki stopień ochrony ma obudowa Spacial S3D? Obudowa posiada stopień ochrony IP66, co oznacza całkowitą pyłoszczelność oraz ochronę przed silnym strumieniem wody i zalewaniem.
Czy drzwi są przezroczyste? Tak, drzwi są wykonane z przezroczystego materiału, co umożliwia obserwację wnętrza bez konieczności otwierania obudowy.
Czy obudowa jest odporna na uderzenia? Tak, obudowa spełnia wymagania klasy odporności IK08 (energia uderzenia 5 J). Jest odporna na przypadkowe uderzenia, na przykład podczas prac montażowych lub transportu.
