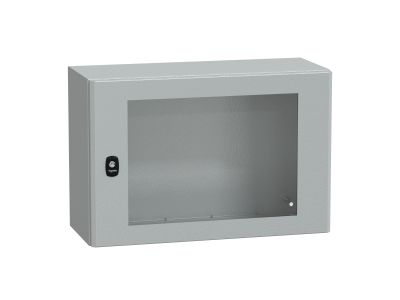

Obudowa Spacial S3D przezroczyste drzwi bez pł.montażowej 400x600x250 (WxSxG) IP66 IK08 RAL7035 | NSYS3D4625T Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D NSYS3D4625T firmy Schneider Electric to kompaktowa obudowa o wymiarach 400 x 600 x 250 mm (wys. x szer. x gł.), wyposażona w przezroczyste drzwi. Brak płyty montażowej pozwala na elastyczne dopasowanie wewnętrznego wyposażenia. Stopień ochrony IP66 zapewnia szczelność przed pyłem i strumieniami wody, a odporność mechaniczna IK08 chroni przed uderzeniami o energii 5 J – rozwiązanie do wymagających środowisk przemysłowych i zewnętrznych.

• Stopień ochrony IP66: całkowita pyłoszczelność i ochrona przed silnymi strumieniami wody – gwarancja niezawodnej pracy w warunkach wilgoci i zabrudzeń.
• Odporność mechaniczna IK08: wytrzymałość na uderzenia o energii 5 J – minimalizuje ryzyko uszkodzeń w wyniku przypadkowych uderzeń.
• Przezroczyste drzwi: umożliwiają kontrolę wzrokową stanu urządzeń wewnątrz obudowy bez jej otwierania, co zwiększa bezpieczeństwo obsługi.
• Brak płyty montażowej: daje swobodę w indywidualnym rozmieszczeniu aparatury, szyn DIN i innych elementów instalacyjnych.
• Kolor RAL7035 (jasnoszary): uniwersalny, przemysłowy wygląd, łatwy w integracji z istniejącymi rozwiązaniami.

Zgodność z Normami

Obudowa Spacial S3D spełnia wymagania europejskich norm dotyczących obudów rozdzielnic i urządzeń elektrycznych. Posiada certyfikat CE, co potwierdza zgodność z dyrektywami unijnymi. Stopień ochrony IP66 i odporność na uderzenia IK08 są zgodne z odpowiednimi częściami norm IEC/EN 60529 oraz IEC/EN 62262.

Zastosowanie

Obudowa NSYS3D4625T przeznaczona jest do pracy wewnątrz i na zewnątrz budynków, w miejscach narażonych na wilgoć, kurz oraz obciążenia mechaniczne. Sprawdza się w roli rozdzielnic sterowniczych, puszek przyłączeniowych oraz obudów dla aparatury modułowej i przemysłowej.

• Instalacje w przemyśle, w tym w halach produkcyjnych i magazynach.
• Rozdzielnice i sterowniki w systemach wentylacji, klimatyzacji i pomp.
• Obudowy dla automatyki budynkowej w strefach wilgotnych (np. myjnie, chłodnie).
• Zewnętrzne punkty zasilania, przyłącza technologiczne i stacje ładowania.

Wskazówki Montażowe

Montaż obudowy oraz instalację wewnętrzną może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Obudowę należy stabilnie zamocować na ścianie lub konstrukcji wsporczej, wykorzystując otwory montażowe w korpusie. Przed pierwszym uruchomieniem sprawdzić szczelność uszczelek drzwi i dławików kablowych. W przypadku samodzielnego doboru płyty montażowej – używać materiałów odpowiednich dla danej instalacji i prądów znamionowych.

FAQ

• Jaką maksymalną głębokość aparatury można zamontować wewnątrz? Wewnętrzna głębokość obudowy wynosi 250 mm, co pozwala na instalację aparatury o wysięgu do ok. 230 mm (uwzględniając luz na przewody i system mocowania).
• Czy drzwi są zamykane na klucz? Tak, obudowa jest wyposażona w fabryczny zamek (klucz w zestawie). Drzwi można dodatkowo zabezpieczyć wkładką bębenkową lub kłódką.
• Czy obudowa nadaje się do montażu w strefach zagrożonych wybuchem? Nie – produkt nie posiada certyfikatu ATEX. Jest przeznaczony do warunków normalnych, niezagrożonych wybuchem.
