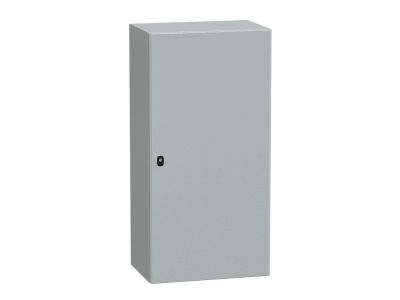

Obudowa Spacial S3D drzwi gładkie z płytą montażową 1200x600x400 (WxSxG) IP66 IK10 RAL7035 | NSYS3D12640P Schneider Electric

Opis i Kluczowe Cechy

Obudowa kompaktowa Spacial S3D o wymiarach 1200 x 600 x 400 mm (wys. x szer. x gł.) to wiszące rozwiązanie dedykowane do zabudowy aparatury elektrycznej i sterowniczej w warunkach przemysłowych oraz infrastrukturalnych. Wykonana w standardzie IP66 i IK10, zapewnia skuteczną ochronę przed pyłem, wilgocią oraz uderzeniami mechanicznymi. Wyposażona w gładkie drzwi z zamkiem, pełną płytę montażową oraz standardową płytę dławnic – gotowa do szybkiego montażu i okablowania.

• Stopień ochrony IP66: całkowita odporność na wnikanie pyłu oraz ochrona przed silnymi strumieniami wody – idealna do instalacji w trudnych warunkach środowiskowych, na zewnątrz lub w strefach mokrych.
• Odporność mechaniczna IK10: wytrzymałość na uderzenia energią do 20 J – zabezpiecza wrażliwą aparaturę przed przypadkowymi uszkodzeniami mechanicznymi.
• Kompaktowe wymiary (1200x600x400 mm): przestronne wnętrze umożliwia łatwe rozmieszczenie rozdzielnic, styczników, sterowników PLC i innych komponentów przy zachowaniu ergonomii montażu.
• Pełna płyta montażowa w zestawie: sztywna blacha ułatwia mocowanie aparatury oraz prowadzenie przewodów, skracając czas instalacji.
• Drzwi z zamkiem standardowym: bezpieczne zamykanie chroni przed nieautoryzowanym dostępem; gładka powierzchnia ułatwia utrzymanie czystości.

Zgodność z Normami

Obudowa Spacial S3D spełnia wymagania norm zharmonizowanych dla obudów rozdzielnic i sterownic (puste obudowy). Posiada certyfikację CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Dzięki wysokiej szczelności i wytrzymałości mechanicznej obudowa Spacial S3D sprawdza się w wielu środowiskach przemysłowych i infrastrukturalnych. Przeznaczona do zabudowy aparatury łączeniowej, sterowniczej i pomiarowej.

• Rozdzielnice zasilające i sterownicze w halach produkcyjnych, magazynach i oczyszczalniach ścieków.
• Centralne punkty dystrybucji energii w budynkach użyteczności publicznej (szkoły, szpitale, biurowce).
• Instalacje na zewnątrz budynków (pod zadaszeniem lub w warunkach stacjonarnych) – np. stacje czerpalne, przepompownie.
• Montaż sterowników PLC, przemienników częstotliwości oraz układów automatyki w agresywnych środowiskach (zapylenie, wilgoć).

Wskazówki Montażowe

Montaż obudowy oraz instalacja wewnętrznej aparatury powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie zasilającym. Obudowę mocować na ścianie przy użyciu odpowiednich kołków rozporowych (otwory montażowe w tylnej ścianie). Płytę montażową należy uziemić zgodnie z obowiązującymi przepisami. Przy prowadzeniu przewodów przez płyty dławnic stosować dławnice kablowe o odpowiednim stopniu ochrony IP. Wszystkie połączenia wykonać zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy obudowa Spacial S3D nadaje się do montażu na zewnątrz? Tak, dzięki stopniowi ochrony IP66 obudowa jest odporna na opady deszczu i strumienie wody. Należy jednak upewnić się, że wszystkie wprowadzenia kablowe są uszczelnione dławnicami o odpowiedniej klasie szczelności.
• Jaką odporność mechaniczną ma ta obudowa? Posiada stopień IK10, co oznacza wytrzymałość na uderzenia energią do 20 J – zabezpiecza aparaturę przed przypadkowymi uderzeniami narzędziami lub elementami transportu.
• Czy płyta montażowa jest w zestawie? Tak, w komplecie znajduje się pełna płyta montażowa ułatwiająca mocowanie aparatury. Płyta jest dostosowana do wymiarów obudowy i wykonana ze stali ocynkowanej.
