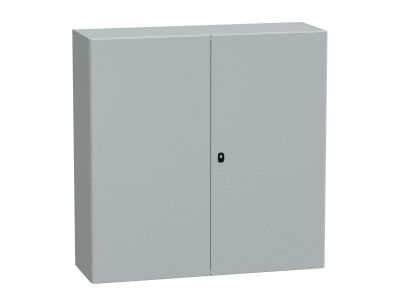

Obudowa Spacial S3D drzwi gładkie z płytą montażową 1200x1200x400 (WxSxG) IP55 IK10 RAL7035 | NSYS3D121240D Schneider Electric

Opis i Kluczowe Cechy

Obudowa kompaktowa Spacial S3D (symbol NSYS3D121240D) o wymiarach 1200 x 1200 x 400 mm (WxSxG) zapewnia przestrzeń do instalacji aparatury elektrycznej w trudnych warunkach przemysłowych. Dzięki stopniowi ochrony IP55 i odporności na uderzenia IK10 gwarantuje bezpieczeństwo urządzeń wewnątrz. W zestawie znajduje się płyta montażowa, dwa drzwi gładkie oraz dwie płyty dławic. Obudowa wykonana w kolorze RAL7035 (szary).

• Wymiary: 1200x1200x400 mm – duża pojemność pozwala na swobodne rozmieszczenie rozdzielnic, styczników, sterowników i innych komponentów.
• Stopień ochrony IP55: Skuteczna ochrona przed pyłem i przedostawaniem się wody w postaci strugi – idealna do pracy w zapylonym lub mokrym otoczeniu.
• Odporność na uderzenia IK10: Wytrzymuje energię uderzenia 20 J – zapewnia ochronę przed wandalizmem i przypadkowymi uszkodzeniami mechanicznymi.
• Drzwi gładkie z płytą montażową: Ułatwiają montaż aparatury i zarządzanie okablowaniem, a gładka powierzchnia drzwi ułatwia utrzymanie czystości.
• Kolor RAL7035 (szary): Uniwersalny wygląd, który pasuje do standardowych aranżacji przemysłowych i komercyjnych.

Zgodność z Normami

Obudowa Spacial S3D spełnia wymagania europejskich norm bezpieczeństwa i jest oznakowana znakiem CE. Stopień ochrony IP55 oraz klasa odporności na uderzenia IK10 wynikają z konstrukcji zgodnej z uznanymi standardami branżowymi.

Zastosowanie

Obudowa Spacial S3D znajduje zastosowanie wszędzie tam, gdzie wymagana jest duża przestrzeń montażowa przy jednoczesnej ochronie przed czynnikami zewnętrznymi.

• Rozdzielnice główne i podrozdzielnice w zakładach przemysłowych i magazynach.
• Instalacje automatyki budynkowej – szafy sterownicze dla HVAC, oświetlenia awaryjnego, systemów zarządzania energią.
• Infrastruktura komunalna – stacje transformatorowe, przepompownie, oczyszczalnie ścieków.
• Zastosowania zewnętrzne pod zadaszeniem – parkingi, bramy wjazdowe, instalacje fotowoltaiczne.

Wskazówki Montażowe

Montaż obudowy oraz instalowanie wewnętrznej aparatury może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Obudowę mocuj do ściany za pomocą odpowiednich kołków (brak w zestawie). Płytę montażową umieść w prowadnicach i przymocuj zgodnie z instrukcją dołączoną do produktu. Płyty dławic umożliwiają wprowadzenie kabli – stosuj dławice o odpowiednim stopniu ochrony. Wszystkie operacje wykonuj z zachowaniem norm bezpieczeństwa pracy przy urządzeniach elektrycznych.

FAQ

• Czy obudowa jest dostarczana z płytą montażową? Tak, w zestawie znajduje się płyta montażowa umożliwiająca szybki montaż aparatury.
• Jaki jest stopień ochrony przed uderzeniami? Obudowa posiada klasę odporności na uderzenia IK10 (20 J), co czyni ją odporną na wandalizm i przypadkowe uderzenia.
• Czy obudowa nadaje się do montażu na zewnątrz? Dzięki IP55 może być stosowana na zewnątrz pod zadaszeniem, nie jest przeznaczona do bezpośredniego narażenia na deszcz bez osłony.
