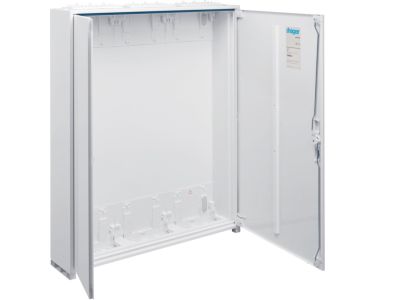

Obudowa pusta n/t lub p/t IP44 950x800x160mm klasa ochroności II, Univers | FWB63D Hager

Opis i Kluczowe Cechy

Obudowa pusta Univers oznaczona symbolem FWB63D to rozwiązanie do montażu naściennego (n/t) lub podtynkowego (p/t), zaprojektowane z myślą o ochronie aparatury elektrycznej w środowiskach o podwyższonej wilgotności. Dzięki wymiarom 950x800x160 mm oferuje przestronne wnęki na urządzenia, a stopień ochrony IP44 i klasa ochronności II gwarantują bezpieczną pracę bez konieczności stosowania dodatkowych zabezpieczeń przeciwporażeniowych.

• Stopień ochrony IP44: Skuteczna ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz bryzgami wody z każdego kierunku – idealna do pomieszczeń wilgotnych, takich jak pralnie, kotłownie czy warsztaty.
• Klasa ochronności II (podwójna izolacja): Zapewnia bezpieczeństwo użytkowania bez konieczności uziemiania obudowy – upraszcza instalację i zwiększa odporność na uszkodzenia izolacji.

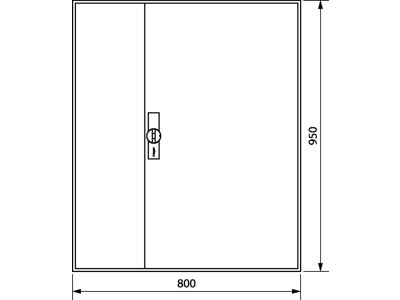

• Wymiary 950x800x160 mm: Duża pojemność wnętrza pozwala na komfortowe rozmieszczenie rozdzielnic, styczników, zasilaczy i innych elementów aparatury modułowej.
• Montaż naścienny lub podtynkowy: Elastyczność w doborze metody instalacji – dostosowuje się do konstrukcji budynku i wymagań estetycznych inwestora.
• Wykonanie puste (bez osprzętu): Umożliwia indywidualne skonfigurowanie wnętrza – montaż szyn TH35, listew zaciskowych i aparatów według konkretnych potrzeb projektowych.

Zgodność z Normami

Obudowa Univers FWB63D spełnia wymagania europejskich norm dotyczących obudów elektroinstalacyjnych. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności. Klasa ochronności II oraz stopień IP44 są deklarowane zgodnie z normami IEC/EN.

Zastosowanie

Obudowa pusta Univers FWB63D znajduje zastosowanie wszędzie tam, gdzie wymagana jest solidna ochrona aparatury elektrycznej przed wilgocią i uszkodzeniami mechanicznymi, a jednocześnie potrzebna jest elastyczność aranżacji wnętrza.

• Instalacje w pomieszczeniach wilgotnych (pralnie, suszarnie, kuchnie przemysłowe, kotłownie).
• Rozdzielnice sterownicze w małych zakładach produkcyjnych, warsztatach i halach magazynowych.
• Systemy automatyki budynkowej – miejsce na zasilacze, sterowniki, styczniki i przekaźniki.
• Modernizacje istniejących instalacji – możliwość montażu podtynkowego bez naruszania estetyki pomieszczeń.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Obudowę mocuj do ściany za pomocą odpowiednich kołków i śrub (nie są dostarczane w zestawie), po uprzednim sprawdzeniu nośności podłoża. W przypadku montażu podtynkowego zachowaj odpowiednią głębokość zabudowy – wnęka powinna umożliwiać swobodne zamknięcie pokrywy. Przekrój przewodów dobierz do prądu znamionowego instalowanych odbiorników. Wszelkie modyfikacje wnętrza (szyny DIN, listwy) wykonuj zgodnie z zasadami sztuki elektroinstalacyjnej.

FAQ

• Czy obudowa ma fabrycznie zamontowaną szynę TH35? Nie, obudowa jest pusta. Przeznaczona jest do samodzielnego montażu szyn DIN i listew zaciskowych według indywidualnych potrzeb.
• Jaki stopień ochrony ma obudowa Univers FWB63D? Deklarowany stopień ochrony IP44 – chroni przed ciałami stałymi >1 mm i bryzgami wody z każdego kierunku. Nie jest odporna na długotrwałe zanurzenie.
• Czy obudowa wymaga uziemienia? Nie, klasa ochronności II (podwójna izolacja) eliminuje potrzebę uziemiania. Należy jednak pamiętać o prawidłowym połączeniu przewodów ochronnych wewnątrz obudowy, jeśli instalowane urządzenia tego wymagają.
