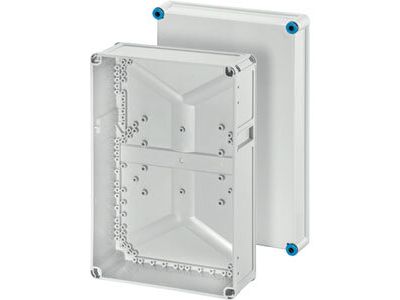

Obudowa pusta K 0301 IP65 300x450x170bez przetłoczeńpokrywa nieprzezroczysta | 60001041 Hensel

Opis i Kluczowe Cechy

Obudowa pusta HENSEL z serii K 0301 to profesjonalne rozwiązanie dedykowane do ochrony komponentów elektrycznych w wymagających środowiskach. Produkt charakteryzuje się imponującymi wymiarami zewnętrznymi 300x450x170 mm, co zapewnia znaczną przestrzeń montażową dla aparatury modułowej oraz niestandardowych układów sterowania. Kluczowym atutem konstrukcyjnym jest solidność wykonania – grubość ścianki części dolnej wynosi aż 3,5 mm, co gwarantuje wysoką sztywność mechaniczną i odporność na odkształcenia. Obudowa posiada stopień ochrony IP65, co oznacza pełną pyłoszczelność oraz zabezpieczenie przed strugami wody z dowolnego kierunku, umożliwiając bezpieczną eksploatację w instalacjach osłoniętych.

• Konstrukcja bez przetłoczeń: Gładkie ściany boczne pozwalają na dowolne rozmieszczenie dławnic i wpustów kablowych, dostosowane do indywidualnych potrzeb projektu.
• Bezpieczeństwo dostępu: Zamki pokrywy są otwierane za pomocą wkrętaka, co zapobiega przypadkowemu otwarciu przez osoby niepowołane.
• Pokrywa nieprzezroczysta: Zapewnia dyskrecję instalacji oraz dodatkową ochronę przed promieniowaniem UV dla komponentów wewnętrznych.
• Wysoka wytrzymałość: Solidna podstawa o grubości 3,5 mm stanowi stabilny fundament dla montowanych urządzeń.

Zgodność z Normami

Obudowa HENSEL K 0301 została zaprojektowana i wykonana zgodnie z rygorystycznymi normami bezpieczeństwa dla rozdzielnic i obudów niskonapięciowych. Stopień ochrony IP65 potwierdza skuteczność uszczelnienia, co jest kluczowe dla zachowania ciągłości pracy instalacji w warunkach podwyższonej wilgotności. Produkt spełnia wymagania dotyczące izolacji elektrycznej, zapewniając bezpieczeństwo obsługi oraz ochronę przed porażeniem prądem elektrycznym w profesjonalnych systemach dystrybucji energii.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym, szczególnie tam, gdzie wymagana jest elastyczność w aranżacji wnętrza obudowy. Brak fabrycznie zamontowanej szyny nośnej oraz płyty montażowej czyni ten model idealną bazą do budowy specyficznych układów automatyki, skrzynek zaciskowych lub obudów dla elektroniki przemysłowej. Jest to optymalny wybór dla instalacji osłoniętych, gdzie wymagana jest wysoka szczelność, a jednocześnie nie ma potrzeby wizualnej inspekcji wnętrza bez otwierania pokrywy.

Wskazówki Montażowe

Podczas montażu obudowy K 0301 należy zwrócić uwagę na następujące aspekty techniczne:

• Obróbka mechaniczna: Ze względu na brak przetłoczeń, otwory pod dławnice należy wykonać samodzielnie przy użyciu odpowiednich otwornic, dbając o zachowanie osiowości.
• Mocowanie aparatury: Wewnątrz obudowy należy przewidzieć montaż dedykowanej płyty montażowej lub szyn DIN (brak w zestawie), mocując je do przygotowanych punktów montażowych w dnie obudowy.
• Uszczelnienie: Przy wprowadzaniu przewodów należy stosować dławnice o stopniu ochrony nie niższym niż IP65, aby zachować parametry szczelności całej obudowy.
• Zamykanie: Po zakończeniu prac należy upewnić się, że zamki pokrywy zostały prawidłowo dokręcone wkrętakiem, co gwarantuje właściwy docisk uszczelki.

FAQ

• Czy obudowa posiada w zestawie szynę DIN? Nie, model K 0301 jest dostarczany jako obudowa pusta bez szyny nośnej i płyty montażowej, co pozwala na pełną personalizację wnętrza.
• Czy mogę zamontować tę obudowę na zewnątrz? Producent wskazuje zastosowanie w instalacjach osłoniętych. W przypadku bezpośredniej ekspozycji na ekstremalne warunki atmosferyczne, zaleca się weryfikację z dokumentacją techniczną producenta Hensel.
• Jakie są dokładne wymiary obudowy? Obudowa ma wymiary 300 mm szerokości, 450 mm wysokości oraz 170 mm głębokości.
• Czy ściany boczne mają gotowe miejsca na kable? Nie, obudowa posiada gładkie ściany bez przetłoczeń, co daje instalatorowi pełną swobodę w rozmieszczeniu przepustów kablowych.
