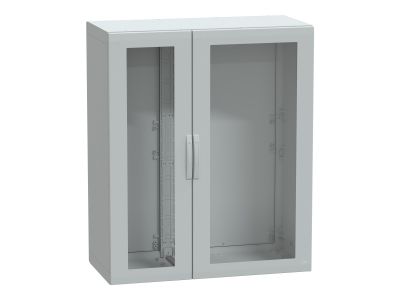

Obudowa poliestrowa PLA IP65 drzwi transparentne 1500x1250x620 mm , Thalassa | NSYPLA15126TG Schneider Electric

Opis i Kluczowe Cechy

Obudowa poliestrowa PLA IP65 z drzwiami transparentnymi Thalassa (symbol NSYPLA15126TG) to przestrzenna konstrukcja o wymiarach 1500 x 1250 x 620 mm, przeznaczona do bezpiecznego montażu aparatury elektrycznej w środowiskach przemysłowych i komercyjnych. Stopień ochrony IP65 gwarantuje szczelność na pył i strugi wody, co pozwala na instalację w miejscach narażonych na wilgoć i zabrudzenia. Przezroczyste drzwi ułatwiają kontrolę stanu urządzeń bez otwierania obudowy.

• Stopień ochrony IP65: Skuteczna ochrona przed wnikaniem pyłu i wody, umożliwiająca pracę w trudnych warunkach, takich jak hale produkcyjne, warsztaty czy instalacje zewnętrzne.
• Drzwi transparentne: Umożliwiają wizualną kontrolę pracy zamontowanych urządzeń (wskaźniki, wyświetlacze, lampki sygnalizacyjne) bez konieczności otwierania obudowy – oszczędność czasu i zwiększenie bezpieczeństwa.
• Materiał poliestrowy (GRP/FRP): Wysoka odporność mechaniczna, chemiczna i UV, a także niepalność oraz izolacyjność elektryczna, co przekłada się na trwałość i bezpieczeństwo instalacji.
• Wymiary 1500 x 1250 x 620 mm: Spora pojemność wewnętrzna pozwalająca na montaż rozdzielnic, styczników, przełączników i innej aparatury w układach rozbudowanych systemów sterowania.
• Konstrukcja bez szczelin i uszczelka: System zamknięcia zapewnia powtarzalny stopień szczelności IP65, a kąt otwarcia drzwi ułatwia dostęp podczas konserwacji.

Zgodność z Normami

Obudowa Thalassa NSYPLA15126TG spełnia wymagania europejskich norm dotyczących obudów elektrycznych (standardy DIN) oraz posiada certyfikację CE. Zastosowane materiały i konstrukcja zapewniają zgodność z wymogami bezpieczeństwa dla urządzeń w otoczeniu przemysłowym i usługowym.

Zastosowanie

Obudowa PLA IP65 przeznaczona jest do zabudowy aparatury łączeniowej, sterowniczej i sygnalizacyjnej w miejscach o podwyższonej wilgotności, zapyleniu lub ryzyku mechanicznych uszkodzeń.

• Rozdzielnice główne i podrozdzielnie w halach produkcyjnych, magazynach i oczyszczalniach ścieków.
• Obudowy dla systemów sterowania i automatyki budynkowej (BMS), w tym PLC, przekaźników i styczników.
• Instalacje zewnętrzne (osłonięte) – narażone na opady, bryzgi wodne i pył, np. w przemyśle spożywczym, rolniczym czy infrastrukturze komunalnej.
• Punkty rozdziału energii w obiektach użyteczności publicznej oraz centrach danych, gdzie wymagana jest wizualna kontrola stanu pracy.

Wskazówki Montażowe

Montaż obudowy oraz instalację aparatury wewnątrz może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i uziemij obudowę zgodnie z lokalnymi przepisami. Obudowę należy mocować do stabilnego podłoża za pomocą odpowiednich kołków rozporowych (nie są dołączone). Wprowadzanie przewodów realizuj przez dławice kablowe o stopniu ochrony IP65 (nie są w zestawie). Zachowaj czystość uszczelek drzwi przed ich zamknięciem. Przekrój przewodów ochronnych i roboczych dobierz do prądu obciążenia zgodnie z normą PN-HD 60364.

FAQ

• Czy obudowa posiada uszczelkę? Czy drzwi są wyposażone w zamek? Obudowa Thalassa PLA jest standardowo wyposażona w uszczelkę poliuretanową zapewniającą IP65. Drzwi transparentne zamykane są na zatrzask – nie opisano zamka, jednak można dobrać wkładkę zamka (akcesoria Thalassa osobno).
• Czy mogę montować aparaturę modułową bezpośrednio na płycie montażowej? Tak, wewnątrz obudowy przewidziano miejsce na płytę montażową (nie jest dołączona). Można zamontować szynę TH35 oraz korytka kablowe według potrzeb.
• Jaki stopień ochrony mają drzwi w pozycji otwartej? IP65 dotyczy obudowy zamkniętej. Przy otwartych drzwiach ochrona przed pyłem i wodą jest znacznie ograniczona – wszelkie prace należy wykonywać przy suchych warunkach, a po zamknięciu upewnić się o prawidłowym dociśnięciu uszczelki.
