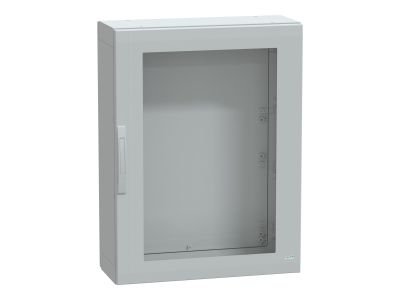

Obudowa poliestrowa PLA IP65 drzwi transparentne 1000x750x320 mm , Thalassa | NSYPLA1073TG Schneider Electric

Opis i Kluczowe Cechy

Obudowa poliestrowa Thalassa model NSYPLA1073TG to solidne rozwiązanie do ochrony aparatury elektrycznej w warunkach przemysłowych i zewnętrznych. Wykonana z tworzywa poliestrowego wzmocnionego włóknem szklanym, zapewnia wysoką odporność mechaniczną i korozję. Wymiary 1000x750x320 mm oferują przestrzeń dla modułowych urządzeń sterujących, a stopień ochrony IP65 gwarantuje szczelność przed pyłem i strumieniami wody. Przezroczyste drzwi umożliwiają szybki podgląd stanu pracy instalacji bez konieczności otwierania obudowy.

• Stopień ochrony IP65: Pełna ochrona przed wnikaniem pyłu i wody (strumienie pod ciśnieniem) – obudowa nadaje się do montażu na zewnątrz oraz w środowiskach wilgotnych i zapylonych.
• Drzwi transparentne: Wykonane z poliwęglanu lub szkła (w zależności od wersji) umożliwiają wizualną kontrolę wskaźników, wyświetlaczy i sygnalizacji bez otwierania obudowy, co zwiększa bezpieczeństwo i wygodę eksploatacji.
• Materiał poliestrowy: Odporny na korozję, promieniowanie UV i większość chemikaliów – idealny do instalacji w agresywnym środowisku przemysłowym.
• Wymiary 1000x750x320 mm: Przestronna komora pozwala na zabudowę aparatury modułowej, sterowników PLC, zasilaczy i innych komponentów w układzie poziomym lub pionowym.
• System uszczelnień: Trwała uszczelka poliuretanowa na całym obwodzie drzwi zapewnia długotrwałą szczelność nawet przy częstym otwieraniu.

Zgodność z Normami

Obudowa została zaprojektowana zgodnie z wymaganiami norm europejskich dotyczących obudów rozdzielnic i sterownic (seria IEC/EN 62208). Posiada certyfikat CE, co potwierdza spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej (EMC) dla zastosowań przemysłowych.

Zastosowanie

Obudowa Thalassa NSYPLA1073TG sprawdza się wszędzie tam, gdzie wymagana jest ochrona IP65 oraz możliwość wizualnej kontroli urządzeń. Dzięki dużej objętości i przezroczystym drzwiom znajduje szerokie zastosowanie w:

• Rozdzielnicach głównych i podrozdzielniach w obiektach przemysłowych i magazynowych (m.in. sterowanie napędami, oświetleniem).
• Stacjach automatyki budynkowej – montaż sterowników PLC, przekaźników, czujników i zasilaczy z możliwością szybkiego odczytu statusu.
• Instalacjach zewnętrznych (wiaty, stacje uzdatniania wody, przepompownie) – odporność na warunki atmosferyczne i promieniowanie UV.
• Szafach sterowniczych maszyn i urządzeń produkcyjnych, gdzie wymagany jest szybki podgląd stanu pracy bez przerywania procesu.

Wskazówki Montażowe

Obudowa przeznaczona jest do montażu na ścianie lub konstrukcji wsporczej. Prace instalacyjne powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłączyć napięcie zasilania. Obudowę mocować za pomocą dostarczonych uchwytów lub otworów w tylnej ścianie – zalecane kotwy rozporowe odpowiednie do podłoża. Przewody wprowadzać przez dławice lub przepusty kablowe montowane w przygotowanych otworach (brak w zestawie). Po zakończeniu montażu sprawdzić prawidłowe osadzenie uszczelki drzwi i dokręcić zamek zgodnie z momentem podanym w dokumentacji producenta.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz budynków? Tak, stopień ochrony IP65 zapewnia szczelność przed pyłem i strumieniami wody, a materiał poliestrowy jest odporny na promieniowanie UV i zmienne warunki atmosferyczne.
• Czy drzwi są w pełni przezroczyste, czy tylko okno inspekcyjne? Drzwi są wykonane w całości z przezroczystego tworzywa (poliwęglan lub poliwęglan odporny na uderzenia), co umożliwia swobodny podgląd całej zawartości obudowy.
• Jakie maksymalne obciążenie mechaniczne może wytrzymać obudowa? Producent nie podaje konkretnych wartości dla tego modelu. Zaleca się montaż standardowej aparatury o łącznej masie nieprzekraczającej nośności ściany montażowej. W przypadku ciężkich komponentów (np. transformatorów) należy zastosować dodatkowe wzmocnienie mocowania lub oddzielną konstrukcję nośną wewnątrz obudowy.
