OBUDOWA POLIESTROWA 1250X750X620 | NSYPHDZT1276 Schneider Electric

Opis i Kluczowe Cechy

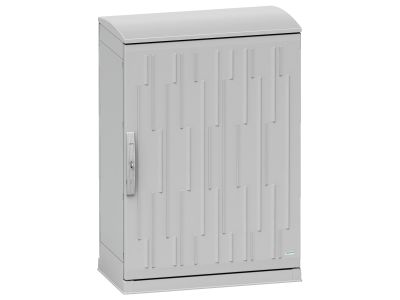

Obudowa poliestrowa NSYPHDZT1276 o wymiarach 1250x750x620 mm to rozwiązanie do zabudowy aparatury elektrycznej w trudnych warunkach przemysłowych. Wykonana z poliestru wzmocnionego włóknem szklanym, zapewnia wysoką odporność mechaniczną oraz ochronę przed korozją i czynnikami atmosferycznymi. Duża przestrzeń wewnętrzna pozwala na montaż rozdzielnic, sterowników PLC, styczników i innych komponentów w jednym miejscu.

• Wymiary 1250x750x620 mm: komfortowa przestrzeń do instalacji rozbudowanych układów sterowania i zasilania, bez konieczności stosowania wielu mniejszych kaset.
• Materiał poliestrowy: odporność na korozję, wilgoć oraz szeroki zakres temperatur roboczych, co gwarantuje długą żywotność w środowiskach agresywnych.
• Konstrukcja obudowy: sztywna, samonośna, łatwa do modyfikacji (możliwość wycinania otworów na dławiki i kanały kablowe) – ułatwia adaptację do konkretnych potrzeb instalacji.
• Zastosowanie w przemyśle: sprawdza się w halach produkcyjnych, oczyszczalniach, stacjach uzdatniania wody oraz w instalacjach zewnętrznych pod zadaszeniem.
• Łatwy montaż: wyposażona w uchwyty do zawieszenia na ścianie (w zestawie) oraz uszczelkę pokrywy chroniącą przed wnikaniem zanieczyszczeń.

Zgodność z Normami

Obudowa zaprojektowana i wyprodukowana zgodnie z wymaganiami norm europejskich (seria EN 62208 dla obudów pustych). Posiada certyfikat CE. Zalecane jest stosowanie w systemach o stopniu ochrony do IP66 (w zależności od dodatkowego wyposażenia i sposobu montażu).

Zastosowanie

Obudowa poliestrowa NSYPHDZT1276 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest szczelna, wytrzymała i odporna na korozję przestrzeń dla aparatury elektrycznej.

• Rozdzielnice główne i podrozdzielnice w przemyśle spożywczym, chemicznym i farmaceutycznym.
• Sterownie maszyn i linii produkcyjnych – ochrona sterowników PLC, styczników, zabezpieczeń silnikowych.
• Instalacje zewnętrzne (pod zadaszeniem) – stacje uzdatniania wody, przepompownie, systemy wentylacyjne.
• Zabudowa systemów automatyki budynkowej w obiektach użyteczności publicznej (szkoły, biura, hale sportowe).

Wskazówki Montażowe

Montaż i podłączenie obudowy może być wykonywane wyłącznie przez personel posiadający kwalifikacje SEP (do 1 kV lub powyżej w zależności od instalacji). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Obudowę mocować do ściany za pomocą dostarczonych uchwytów i kołków rozporowych odpowiednich do podłoża. Przewody wprowadzać przez dławice kablowe (montowane przez instalatora) – należy dobrać dławice o odpowiednim stopniu ochrony IP. Podczas zamykania pokrywy upewnić się, że uszczelka jest prawidłowo osadzona i nieuszkodzona. Nie przekraczać maksymalnych obciążeń mechanicznych podanych w dokumentacji.

FAQ

• Jaki stopień ochrony ma ta obudowa? Obudowa jako pusta (bez dodatkowego wyposażenia) pozwala na uzyskanie stopnia ochrony do IP66 po zastosowaniu odpowiednich dławic i uszczelnień. Sam korpus z uszczelką pokrywy zapewnia szczelność na poziomie IP65 – potwierdzonego w testach producenta.
• Czy obudowa jest odporna na promieniowanie UV? Poliester wzmocniony włóknem szklanym stosowany w tych obudowach zawiera stabilizatory UV, dzięki czemu materiał nie żółknie i nie traci wytrzymałości podczas długotrwałej ekspozycji na słońce (pod warunkiem montażu w miejscu nienarażonym na bezpośrednie działanie promieni – zalecane jest zadaszenie).
• Czy można ją zamontować na zewnątrz bez zadaszenia? Obudowa przystosowana jest do pracy w środowisku zewnętrznym, jednak producent zaleca montaż pod okapem lub daszkiem, aby zminimalizować bezpośrednie oddziaływanie deszczu i śniegu na uszczelkę drzwi. W przypadku instalacji całkowicie odkrytej należy zastosować dodatkowe osłony (np. daszek nad obudową).
