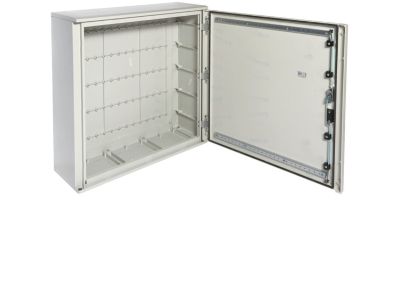

Obudowa poliester 850x850x300mm, IP65, PANEL-struct., naśc., drzwi pełne, Orion+ | FL306B Hager

Opis i Kluczowe Cechy

Obudowa poliestrowa Orion+ FL306B o wymiarach 850x850x300 mm to rozwiązanie przeznaczone do montażu naściennego z pełnymi drzwiami. Dzięki stopniowi ochrony IP65 urządzenie zapewnia skuteczną ochronę montowanej wewnątrz aparatury przed pyłem i strugami wody. Wykonana z wytrzymałego poliestru, sprawdza się w trudnych warunkach przemysłowych oraz w instalacjach zewnętrznych. Wewnątrz można instalować szyny TH35, płyty montażowe oraz osprzęt niezbędny do rozdziału mocy, sterowania i sygnalizacji.

• Wymiary 850x850x300 mm: Duża przestrzeń wewnętrzna umożliwia montaż rozbudowanych zestawów aparatury – od wyłączników nadprądowych, przez styczniki, aż po przetwornice częstotliwości.
• Stopień ochrony IP65: Pyłoszczelność i ochrona przed wodą (strumienie) gwarantują niezawodną pracę urządzeń w wilgotnych i zapylonych środowiskach.
• Konstrukcja naścienna z drzwiami pełnymi: Łatwy dostęp do wnętrza przy jednoczesnym zabezpieczeniu przed przypadkowym dotykiem. Idealna do szaf sterowniczych i rozdzielnic lokalnych.
• Materiał – poliester (GRP): Wysoka odporność na korozję, UV i uderzenia, co wydłuża żywotność obudowy w instalacjach zewnętrznych.
• System Orion+: Kompatybilność z akcesoriami montażowymi (szyna TH35, płyty montażowe, osłony) ułatwia aranżację wnętrza zgodnie z potrzebami projektu.

Zgodność z Normami

Obudowa FL306B Orion+ została zaprojektowana zgodnie z europejskimi standardami jakości oraz oznakowana znakiem CE. Spełnia wymagania dla obudów izolacyjnych w instalacjach niskiego napięcia, co potwierdza jej przydatność w zastosowaniach wymagających niezawodności i bezpieczeństwa.

Zastosowanie

Obudowa poliestrowa 850x850x300 mm IP65 znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne zamknięcie aparatury elektrycznej w warunkach przemysłowych i zewnętrznych. Przeznaczona do montażu naściennego, pozwala na elastyczne rozmieszczenie w hali produkcyjnej, na zewnątrz budynku lub w ciągach komunikacyjnych.

• Rozdzielnice główne i podrozdzielnice w obiektach przemysłowych oraz magazynach.
• Szafy sterownicze dla maszyn i urządzeń (np. zabezpieczenia silników, sterowanie PLC).
• Instalacje w strefach wilgotnych i zapylonych – przepompownie, myjnie, sortownie.
• Obudowy dla przetwornic częstotliwości i sofstartów w trudnych warunkach środowiskowych.

Wskazówki Montażowe

Montaż obudowy oraz instalacja wewnętrznej aparatury powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Obudowę mocuje się do ściany za pomocą odpowiednich kołków i śrub (nie są dostarczane). Wewnątrz można zamontować szynę TH35, płyty montażowe oraz listwy zaciskowe – wszystkie elementy muszą być dobrane do prądów i obciążeń przewidzianych w projekcie. Po zakończeniu montażu należy sprawdzić szczelność drzwi i dławików, aby zachować deklarowany stopień ochrony IP65.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Tak, stopień ochrony IP65 oraz poliestrowa konstrukcja odporna na UV i korozję pozwalają na instalację w warunkach zewnętrznych, pod warunkiem zastosowania odpowiednich dławików kablowych i uszczelek.
• Jakie maksymalne obciążenie może wytrzymać obudowa? Producent nie podaje konkretnej wartości dopuszczalnego obciążenia mechanicznego. W przypadku montażu ciężkiej aparatury (np. transformatorów) należy zastosować dodatkowe wzmocnienia lub płyty montażowe rozkładające masę.
• Czy drzwi można wyposażyć w zamek? Obudowa FL306B posiada pełne drzwi, ale w standardzie nie ma zamka. Możliwe jest dołożenie wkładki zamkowej lub kłódki – zalecamy stosowanie akcesoriów zalecanych przez producenta Orion+.
