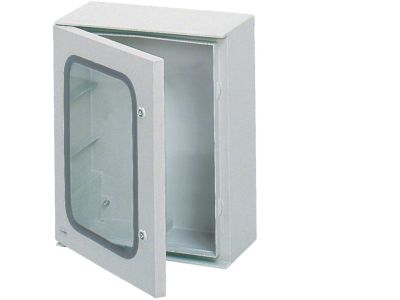

Obudowa poliester 650x500x250mm, IP66, BOX-struct., d.transp., Orion+ | FL271B Hager

Opis i Kluczowe Cechy

Obudowa poliestrowa Orion+ o symbolu FL271B to solidne rozwiązanie do zabudowy aparatury elektrycznej w trudnych warunkach środowiskowych. Wymiary 650x500x250mm zapewniają przestrzeń dla rozdzielaczy, styczników, przetwornic częstotliwości i innych urządzeń. Stopień ochrony IP66 gwarantuje szczelność na kurz i silne strumienie wody, a przezroczyste drzwiczki umożliwiają bieżącą kontrolę pracy instalacji bez otwierania obudowy.

• Stopień ochrony IP66: Pełna odporność na wnikanie pyłu i wodę pod ciśnieniem – obudowa nadaje się do montażu na zewnątrz i w pomieszczeniach wilgotnych, bez ryzyka uszkodzenia aparatury.
• Drzwiczki transparentne (d.transp.): Umożliwiają szybki podgląd stanu urządzeń oraz odczyt wskaźników LED i wyświetlaczy bez konieczności otwierania obudowy, co zwiększa bezpieczeństwo i wygodę.
• Materiał – poliester: Wysoka odporność na korozję, promieniowanie UV i uderzenia – obudowa zachowuje właściwości przez lata, nawet w agresywnym środowisku przemysłowym lub na zewnątrz.
• Wymiary 650x500x250mm: Przestronna przestrzeń wewnętrzna pozwala na montaż rozbudowanych zestawów aparatury modułowej, szyn TH35 oraz elementów montażowych zgodnie z indywidualnym projektem.
• Konstrukcja BOX-struct.: Solidna, usztywniona budowa ułatwia mocowanie na ścianie lub słupie, a także zapewnia stabilność dla ciężkich urządzeń wewnątrz.

Zgodność z Normami

Obudowa Orion+ FL271B została zaprojektowana zgodnie z wymaganiami europejskich norm bezpieczeństwa i posiada certyfikat CE. Stopień ochrony IP66 potwierdza zgodność z wymogami norm serii EN 60529. Producent deklaruje, że produkt spełnia obowiązujące dyrektywy niskonapięciowe i EMC.

Zastosowanie

Obudowa poliestrowa FL271B znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona aparatury przed czynnikami zewnętrznymi oraz możliwość wizualnej kontroli pracy układów.

• Montaż rozdzielnic elektrycznych w instalacjach przemysłowych i komercyjnych – ochrona wyłączników nadprądowych, styczników i przekaźników.
• Obudowy dla zaawansowanych urządzeń sterujących – softstartów, przetwornic częstotliwości, sterowników PLC – w środowiskach wilgotnych i zapylonych.
• Punkt rozdziału mocy i sygnałów w instalacjach zewnętrznych – szafy sterownicze przy maszynach, na halach produkcyjnych, w oczyszczalniach.
• Zastosowania w automatyce budynkowej – ochrona układów sterowania oświetleniem, wentylacją, ogrzewaniem przy jednoczesnym podglądzie stanu pracy.

Wskazówki Montażowe

Montaż i podłączenie aparatury wewnątrz obudowy może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po uprzednim odłączeniu napięcia zasilającego. Obudowę należy mocować do stabilnego podłoża za pomocą odpowiednich uchwytów (w zestawie lub dostępnych osobno). Wewnątrz można standardowo instalować szyny TH35 oraz elementy montażowe zgodnie z dokumentacją producenta. Przekrój przewodów oraz momenty dokręcania zacisków należy dobierać według instrukcji montowanych urządzeń. Przed zamknięciem drzwiczek upewnić się, że wszystkie elementy są prawidłowo osadzone, a uszczelka nieuszkodzona.

FAQ

• Czy obudowę można montować na zewnątrz? Tak, stopień ochrony IP66 gwarantuje szczelność przed pyłem oraz wodą pod ciśnieniem, dlatego obudowa nadaje się do instalacji zewnętrznych, również w deszczu i podczas mycia strumieniem wody.
• Jakie aparaty można zamontować wewnątrz obudowy? Wewnątrz można umieścić praktycznie każdą aparaturę modułową (wyłączniki nadprądowe, różnicowoprądowe, styczniki, przekaźniki), a także urządzenia stacjonarne o mniejszych gabarytach – softstarty, przetwornice, sterowniki. Niezbędne elementy montażowe (szyny TH35, płyty montażowe) należy dobrać odpowiednio do wymiarów wnętrza (650x500x250mm).
• Czy drzwiczki są przezroczyste? Tak, obudowa wyposażona jest w drzwiczki transparentne (d.transp.), które umożliwiają podgląd stanu urządzeń (np. diody LED, wyświetlacze) bez otwierania obudowy, co zwiększa bezpieczeństwo i wygodę eksploatacji.
