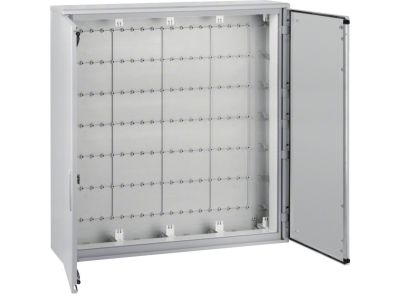

Obudowa poliester, 1100x1150mm, IP65, Univers | FL74S Hager

Opis i Kluczowe Cechy

Obudowa poliestrowa Univers FL74S o wymiarach 1100x1150 mm to uniwersalne rozwiązanie do rozdziału mocy, sterowania i pomiarów w instalacjach przemysłowych i budynkowych. Dzięki stopniowi ochrony IP65 zapewnia skuteczną barierę przed pyłem i wilgocią, co pozwala na bezpieczną pracę zamontowanej aparatury nawet w trudnych warunkach środowiskowych. Wykonana z wytrzymałego poliestru, odporna na korozję i uszkodzenia mechaniczne. Szerokość 1100 mm i wysokość 1150 mm umożliwiają instalację zarówno aparatury modułowej na szynach TH35, jak i większych urządzeń – softstartów czy przetwornic częstotliwości.

• Wymiary 1100x1150 mm: Przestronna obudowa umożliwia montaż rozbudowanych zestawów aparatury – wyłączników nadprądowych, styczników, przekaźników, a także większych urządzeń (softstarty, przetwornice) – bez konieczności stosowania dodatkowych rozdzielnic.
• Stopień ochrony IP65: Skuteczna ochrona przed pyłem i strumieniami wody – obudowa nadaje się do pracy w halach produkcyjnych, myjniach, na zewnątrz budynków, gdzie wymagana jest wysoka szczelność.
• Materiał – poliester: Odporny na korozję, promieniowanie UV oraz większość chemikaliów – długowieczność i niezawodność nawet w agresywnym środowisku przemysłowym.
• Uniwersalność montażu: Przystosowana do montażu aparatury na szynach TH35, płytach montażowych oraz bezpośrednio w wycięciach – elastyczne zagospodarowanie przestrzeni wewnętrznej.
• Konstrukcja obudowy: Sztywna, samonośna konstrukcja z poliestru wzmocnionego włóknem szklanym – stabilność wymiarowa i odporność na odkształcenia przy dużym obciążeniu wewnętrznym.

Zgodność z Normami

Obudowa Univers FL74S spełnia wymagania europejskich norm dotyczących obudów elektrycznych. Posiada certyfikat CE, a stopień ochrony IP65 potwierdza zgodność z normą IEC/EN 60529. Producent deklaruje zgodność z odpowiednimi dyrektywami UE. Wszelkie instalacje należy wykonywać zgodnie z obowiązującymi przepisami i normami krajowymi (np. PN-IEC 60364).

Zastosowanie

Obudowa poliestrowa FL74S znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne odseparowanie i ochrona aparatury elektrycznej przed czynnikami zewnętrznymi. Ze względu na swoje wymiary i szczelność IP65 jest idealna do:

• Rozdziału mocy i sterowania w instalacjach przemysłowych – montaż wyłączników nadprądowych, różnicowoprądowych, styczników, przekaźników.
• Bezpośredniego montażu przetwornic częstotliwości oraz softstartów – zapewnienie ochrony przed pyłem i wilgocią w halach produkcyjnych.
• Zastosowań w infrastrukturze zewnętrznej – ogrodzenia techniczne, stacje pomp, instalacje oświetlenia zewnętrznego (IP65 chroni przed opadami i bryzgami).
• Automatyki budynkowej – sterowanie wentylacją, ogrzewaniem, klimatyzacją w obiektach o podwyższonej wilgotności (np. baseny, myjnie samochodowe).

Wskazówki Montażowe

Montaż obudowy FL74S oraz wszelkich prac wewnątrz może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia. Obudowę mocuje się do podłoża za pomocą kołków rozporowych przez otwory montażowe w tylnej ścianie (dane dotyczące rozstawu znajdują się w dokumentacji producenta). Wewnątrz można instalować szyny TH35 lub płyty montażowe – należy stosować elementy mocujące dedykowane do obudów poliestrowych. Przekroje przewodów dobierać zgodnie z normami i prądem obciążenia. Przed zamknięciem sprawdzić szczelność uszczelek i dokręcić zamek z zalecanym momentem (ok. 1,5–2 Nm – szczegóły w instrukcji).

FAQ

• Czy obudowę można montować na zewnątrz budynku? Tak, stopień ochrony IP65 zapewnia odporność na opady atmosferyczne i strumienie wody. Należy jednak unikać bezpośredniego zalewania (np. długotrwałego zanurzenia). Montaż z dachem ochronnym wydłuży trwałość obudowy.
• Jaką aparaturę można zamontować wewnątrz? Obudowa pozwala na montaż typowej aparatury modułowej na szynach TH35 (wyłączniki, styczniki, przekaźniki), a także większych urządzeń, takich jak softstarty czy przetwornice częstotliwości, dzięki głębokości (wymiary wewnętrzne – patrz dokumentacja techniczna). Elementy montuje się na szynach lub płytach montażowych.
• Czy obudowa posiada otwory do wprowadzenia kabli? Obudowa Univers FL74S nie jest fabrycznie wyposażona w dławnice – przepusty kablowe wykonuje się na miejscu, wiercąc odpowiednie otwory w ścianach (poliester można obrabiać standardowymi narzędziami). Należy stosować dławnice o odpowiednim stopniu ochrony IP65, aby zachować szczelność całej obudowy.
