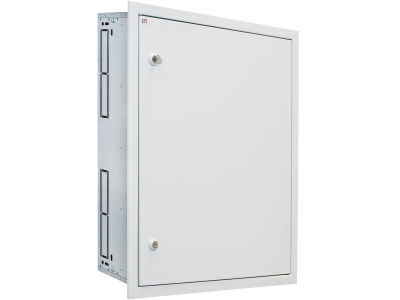

Obudowa podtynkowa pusta, IP42, kl. I RAL7035 (860x560x160) 4XP160 3-3 | 001101415 Eti

Alternatywny kod produktu: 4XP160 3-3

Opis i Kluczowe Cechy

Obudowa podtynkowa pusta (symbol 001101415) o wymiarach 860 x 560 x 160 mm, w kolorze RAL 7035 (szary). Dzięki stopniowi ochrony IP42 oraz klasie ochronności I nadaje się do instalacji w pomieszczeniach suchych i wilgotnych, zapewniając ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz kroplami wody – to kluczowa zaleta dla bezpieczeństwa zabudowanej aparatury. Pusta konstrukcja umożliwia swobodny montaż dowolnych modułów i osprzętu.

• Stopień ochrony IP42: chroni wewnętrzną aparaturę przed wnikaniem ciał stałych ≥1 mm oraz kroplami wody padającymi pod kątem do 15° – bezpieczna praca w warunkach podwyższonej wilgotności.
• Klasa ochronności I: wyposażona w zacisk ochronny PE, co umożliwia podłączenie przewodu ochronnego i spełnienie wymogów ochrony przeciwporażeniowej.
• Wymiary 860 x 560 x 160 mm: przestronna przestrzeń montażowa do zabudowy rozdzielnic, szaf sterowniczych czy aparatury modułowej (np. wyłączników, styczników, przycisków).
• Kolor RAL 7035 (szary): neutralny, uniwersalny odcień pasujący do większości aranżacji technicznych i pomieszczeń.
• Obudowa pusta: elastyczność konfiguracji – instalator sam dobiera listwy zaciskowe, szynę TH35 oraz moduły, dopasowując rozdzielnicę do konkretnego projektu.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jego zgodność z dyrektywami Unii Europejskiej dotyczącymi niskiego napięcia i kompatybilności elektromagnetycznej (znak CE).

Zastosowanie

Obudowa podtynkowa przeznaczona jest do instalacji w ścianach budynków mieszkalnych, biurowych i przemysłowych. Sprawdza się wszędzie tam, gdzie wymagane jest estetyczne, bezpieczne ukrycie aparatury elektrycznej.

• Montaż rozdzielnic głównych i piętrowych w budownictwie mieszkaniowym.
• Zabudowa szaf sterowniczych w instalacjach automatyki budynkowej (oświetlenie, ogrzewanie, wentylacja).
• Tworzenie rozdzielnic technologicznych w pomieszczeniach wilgotnych (np. pralnie, kotłownie) dzięki stopniowi IP42.
• Pola dla zasilania urządzeń przemysłowych, styczników i przekaźników w małych szafach sterowniczych.

Wskazówki Montażowe

Montaż obudowy może być przeprowadzony wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Obudowę należy zamontować w przygotowanym otworze ściennym, stosując kołki i śruby odpowiednie do rodzaju podłoża. Wewnątrz przewidziano miejsce na zamocowanie szyny TH35 (szynowej) oraz listew zaciskowych. Przekroje przewodów oraz dobór zabezpieczeń muszą być zgodne z projektem instalacji elektrycznej i obowiązującymi przepisami (PN-HD 60364). Po zamknięciu drzwiczek sprawdź szczelność zamknięcia, aby zachować klasę IP42.

FAQ

• Jaki stopień ochrony ma obudowa? Stopień ochrony IP42 – obudowa chroni przed wnikaniem ciał stałych o średnicy ≥1 mm oraz kroplami wody padającymi pod kątem do 15° (np. podczas mycia ścian wokół rozdzielnicy). Nie jest odporna na zalanie strumieniem wody (IPX3 i wyższe).
• Czy obudowa jest przystosowana do montażu w ścianie? Tak, jest to obudowa podtynkowa, czyli montowana w otworze ściennym. Należy zapewnić odpowiednią głębokość otworu (min. 160 mm) oraz stabilne mocowanie.
• Jaki kolor ma obudowa? Kolor RAL 7035 – jasny szary (light grey). Jest to standardowy odcień używany w rozdzielnicach elektrycznych, pasujący do większości wnętrz technicznych.
