Obudowa podtynkowa 18 mod. drzwi transparentne ECM18PT-s | 001101074 Eti

Alternatywny kod produktu: ECM18PT-s

Opis i Kluczowe Cechy

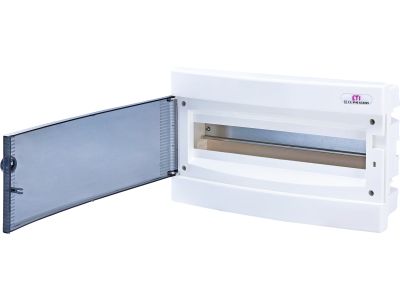

Obudowa podtynkowa ECM18PT-s (symbol 001101074) przeznaczona jest do montażu 18 modułów aparatury modułowej w standardowej szerokości 18 mm na moduł. Wyposażona w transparentne drzwi, które umożliwiają szybką wizualną kontrolę stanu zamontowanych urządzeń bez konieczności ich otwierania, co zwiększa wygodę eksploatacji. Konstrukcja podtynkowa pozwala na estetyczne ukrycie instalacji w ścianie, oszczędzając miejsce w pomieszczeniu.

• Liczba modułów: 18: Wystarczająca pojemność do zainstalowania rozdzielnicy wyposażonej w wyłączniki nadprądowe, różnicowoprądowe, styczniki czy przekaźniki – idealna do domów jednorodzinnych i małych obiektów komercyjnych.
• Drzwi transparentne: Umożliwiają stały podgląd wskaźników pracy aparatury (np. diody LED styczników) bez otwierania obudowy, co skraca czas diagnostyki i zwiększa bezpieczeństwo.
• Montaż podtynkowy: Pozwala na zachowanie gładkiej powierzchni ściany, poprawiając estetykę wnętrza i chroniąc aparaturę przed przypadkowym uszkodzeniem mechanicznym.
• Szybki dostęp do aparatury: Drzwi z przezroczystym wypełnieniem zapewniają łatwą obsługę przycisków i przełączników bez konieczności demontażu całej obudowy.
• Uniwersalność zastosowania: Obudowa współpracuje z aparaturą modułową montowaną na szynie TH35 (DIN) – standardem w instalacjach elektrycznych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach zgodnych z przepisami krajowymi oraz wytycznymi SEP.

Zastosowanie

Obudowa ECM18PT-s znajduje zastosowanie wszędzie tam, gdzie wymagana jest estetyczna i funkcjonalna obudowa aparatury modułowej, a dostęp do urządzeń musi być szybki i bezpieczny. Sprawdza się w:

• Instalacjach domowych i mieszkaniowych – do montażu rozdzielnic głównych i piętrowych z wyłącznikami nadprądowymi oraz RCD.
• Małych obiektach komercyjnych (biura, sklepy, punkty usługowe) – do sterowania oświetleniem, roletami i klimatyzacją.
• Automatyce budynkowej – jako obudowa dla modułów sterujących (styczniki, przekaźniki impulsowe, zasilacze).
• Modernizacjach istniejących instalacji – gdy konieczne jest ukrycie aparatury w ścianie bez ingerencji w estetykę pomieszczenia.

Wskazówki Montażowe

Montaż obudowy podtynkowej ECM18PT-s może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Obudowę mocuje się w ścianie w przygotowanym otworze, a aparaturę modułową instaluje się na szynie DIN TH35 wewnątrz obudowy. Przekroje przewodów muszą być dobrane zgodnie z projektem instalacji i obciążalnością prądową aparatury. Nie przekraczać dopuszczalnej liczby modułów (18 szt.) – przeładowanie grozi przegrzaniem i uszkodzeniem izolacji.

FAQ

• Ile modułów aparatury mogę zamontować w tej obudowie? Obudowa ECM18PT-s pomieści do 18 modułów o standardowej szerokości 18 mm każdy (łącznie 324 mm).
• Czy obudowa nadaje się do montażu w ścianie murowanej i gipsowo-kartonowej? Tak, jest przeznaczona do montażu podtynkowego. W przypadku ścian gipsowo-kartonowych zaleca się stosowanie odpowiednich puszek montażowych.
• Jakie akcesoria są potrzebne do zamocowania szyny DIN wewnątrz obudowy? Szyna DIN TH35 jest zwykle montowana na dedykowanych wspornikach dostarczonych z obudową – w razie braku należy zakupić zestaw montażowy przewidziany do tego modelu.
