Obudowa p/t pusta, IP42, kl. I RAL7035 (860x710x160) 4XP160 3-4 | 001101416 Eti

Alternatywny kod produktu: 4XP160 3-4

Opis i Kluczowe Cechy

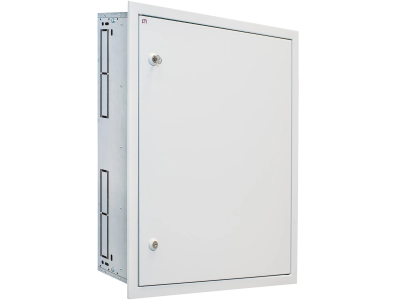

Obudowa podtynkowa pusta (symbol 001101416) o wymiarach 860 x 710 x 160 mm, w klasie ochronności I, stopniu ochrony IP42, w kolorze RAL7035 (jasny szary). Przeznaczona do zabudowy prefabrykowanej w instalacjach elektrycznych – umożliwia bezpieczne i estetyczne montowanie aparatury modułowej w ścianach lub wnękach konstrukcyjnych.

• Stopień ochrony IP42: Chroni przed wnikaniem ciał stałych o średnicy ≥1 mm oraz przed kroplami wody padającymi pod kątem do 15° od pionu – odpowiednia do pomieszczeń suchych i wilgotnych, np. korytarzy, piwnic.
• Klasa ochronności I: Wymaga podłączenia przewodu ochronnego (PE) do zacisku ochronnego obudowy, co zwiększa bezpieczeństwo użytkowników.
• Wymiary 860 x 710 x 160 mm: Duża przestrzeń montażowa umożliwia instalację wielu modułów aparatury oraz prowadzenie przewodów z zachowaniem wymaganych odstępów izolacyjnych.
• Kolor RAL7035 (szary jasny): Neutralna kolorystyka ułatwia wkomponowanie obudowy w standardowe wykończenia wnętrz.
• Obudowa pusta: Dostarczana bez wyposażenia – daje pełną swobodę konfiguracji rozdzielnicy pod konkretny projekt instalacji.

Zgodność z Normami

Obudowa spełnia wymagania obowiązujących norm europejskich (w tym dotyczące ochronności i odporności mechanicznej) oraz posiada certyfikat CE. Stosowanie zgodne z przepisami i dyrektywami niskonapięciowymi (LVD).

Zastosowanie

Obudowa podtynkowa przeznaczona jest do montażu instalacji elektrycznych w budynkach mieszkalnych, biurowych, użyteczności publicznej oraz lekkim przemyśle. Służy jako obudowa dla aparatury modułowej (rozłączniki, styczniki, zabezpieczenia nadprądowe i różnicowoprądowe, sterowniki, itp.) oraz jako puszka przyłączeniowa dla przewodów i złączy.

• Montaż rozdzielnic w korytarzach, pomieszczeniach technicznych i piwnicach.
• Instalacja w ścianach działowych lub wnękach w przestrzeniach mieszkalnych.
• Zabudowa sterowników automatyki budynkowej (styczniki, przekaźniki, zasilacze).
• Stosowanie jako puszka zbiorcza dla przewodów w instalacjach okablowania strukturalnego.

Wskazówki Montażowe

Montaż i podłączenie obudowy może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP dla instalacji elektrycznych do 1 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Obudowę należy mocować do podłoża za pomocą odpowiednich łączników (np. kołki rozporowe) zgodnie z instrukcją producenta. W przypadku obudowy klasy I konieczne jest podłączenie przewodu ochronnego (PE) do dedykowanej szyny lub zacisku ochronnego – punkt przyłączenia znajduje się wewnątrz obudowy. Przekrój przewodów dobierz do prądu obciążenia oraz wymogów normy PN-HD 60364. Po zakończeniu montażu sprawdź ciągłość przewodu ochronnego oraz skuteczność ochrony przeciwporażeniowej.

FAQ

• Jaki jest stopień ochrony obudowy? Stopień ochrony IP42 oznacza, że obudowa jest chroniona przed wnikaniem ciał stałych o średnicy ≥1 mm oraz przed kroplami wody padającymi pod kątem do 15° od pionu. Nadaje się do pomieszczeń suchych i wilgotnych, ale nie do bezpośredniego zraszania.
• Co oznacza klasa ochronności I? Klasa I oznacza, że obudowa musi być przyłączona do przewodu ochronnego (PE) instalacji. Zacisk ochronny znajduje się wewnątrz obudowy – zapewnia to bezpieczne prowadzenie prądów zwarciowych do ziemi.
• Czy obudowa jest dostarczana z wyposażeniem? Nie, obudowa jest pusta. Służy wyłącznie jako obudowa zewnętrzna – wszystkie elementy (szyny TH, aparaturę modułową, listwy zaciskowe) należy zamontować samodzielnie, zgodnie z projektem instalacji.
