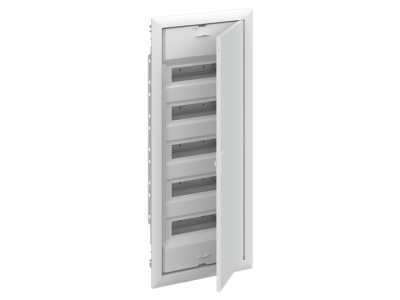

Obudowa p/t IP30 60M z ramką, drzwiami oraz listwami śrubowymi N+PE, UK660E3 | 2CPX077844R9999 ABB

Opis i Kluczowe Cechy

Obudowa podtynkowa ABB z serii UK600, model UK660E3, to zaawansowane rozwiązanie elektroinstalacyjne zaprojektowane z myślą o nowoczesnym budownictwie mieszkaniowym i komercyjnym. Produkt oferuje przestrzeń montażową na 60 modułów, przy czym unikalna konstrukcja maskownicy pozwala na uzyskanie dodatkowych 2 modułów w każdym rzędzie (konfiguracja 12+2), co znacząco zwiększa elastyczność konfiguracji aparatury modułowej. Skrzynka wnękowa została wyposażona w boczne perforacje ułatwiające wprowadzanie przewodów, a stopień wytrzymałości mechanicznej IK07 gwarantuje wysoką odporność na uderzenia. Bezpieczeństwo użytkowania potwierdza test rozżarzonym drutem na poziomie GWT 850°C, co klasyfikuje obudowę jako produkt o wysokiej odporności termicznej.

• Pojemność: 5 rzędów po 12 modułów z możliwością rozszerzenia do 14 modułów na rząd.
• Konstrukcja drzwi: Kąt otwarcia wynoszący 120° zapewnia swobodny dostęp do aparatury, a możliwość obustronnego montażu (lewo/prawo) ułatwia dopasowanie do warunków lokalowych.
• Wyposażenie: W zestawie znajdują się profesjonalne listwy śrubowe N+PE, zapewniające pewne i trwałe połączenia elektryczne.
• Stopień ochrony: IP30, dedykowany do bezpiecznych aplikacji wewnątrz budynków.

Zgodność z Normami

Obudowa ABB UK660E3 została zaprojektowana i wykonana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania dotyczące wytrzymałości mechanicznej IK07 oraz przeszła pozytywnie testy odporności na wysoką temperaturę (Glow Wire Test 850°C). Dzięki zastosowaniu wysokiej jakości materiałów izolacyjnych, produkt gwarantuje długowieczność i niezawodność w standardowych warunkach eksploatacji wnętrzowej, chroniąc użytkowników przed bezpośrednim kontaktem z elementami pod napięciem.

Zastosowanie

Model UK660E3 jest idealnym wyborem do rozbudowanych instalacji elektrycznych w budynkach wielorodzinnych, domach jednorodzinnych oraz biurach. Dzięki dużej pojemności (60-70 modułów) doskonale sprawdza się jako centralna rozdzielnica mieszkaniowa, w której montowane są wyłączniki nadmiarowo-prądowe, różnicowoprądowe oraz elementy automatyki budynkowej. Możliwość łączenia obudów w pionie i poziomie za pomocą opcjonalnego zestawu UZB2 pozwala na tworzenie rozbudowanych systemów dystrybucji energii i sygnałów teletechnicznych.

Wskazówki Montażowe

Montaż obudowy ABB UK600 jest intuicyjny i przyjazny dla instalatora. Specjalne otworowanie na ramce skrzynki wnękowej umożliwia precyzyjne obrysowanie otworu montażowego, co jest szczególnie przydatne w przypadku ścian pełnych. W przypadku montażu w ścianach kartonowo-gipsowych (G-K), należy zastosować dedykowany zestaw montażowy UZ91P4 (dostępny osobno). Podczas instalacji należy zwrócić uwagę na odpowiednie ułożenie przewodów w bocznych perforacjach oraz zachowanie zalecanych momentów dokręcania dla listew śrubowych N+PE, co zapewni bezawaryjną pracę instalacji przez lata.

FAQ

• Czy obudowę można zamontować w ścianie z płyt G-K? Tak, montaż w ściankach gipsowo-kartonowych jest możliwy po dokupieniu specjalnego zestawu montażowego o numerze katalogowym UZ91P4.
• Czy drzwi mogą otwierać się na lewą stronę? Tak, konstrukcja obudowy pozwala na zmianę kierunku otwierania drzwi (lewo/prawo) bez konieczności użycia specjalistycznych narzędzi.
• Ile modułów faktycznie zmieszczę w jednym rzędzie? Standardowo maskownica przewiduje 12 modułów, jednak dzięki specjalnej konstrukcji można ją rozszerzyć o dodatkowe 2 moduły, co daje łącznie 14 modułów na jeden rząd.
• Czy zestaw zawiera szyny zaciskowe? Tak, model UK660E3 jest dostarczany z fabrycznymi listwami śrubowymi N+PE.
