Obudowa p/t IP30 60M z listwami śrubowymi N+PE, bez ramki i drzwi, UK660EB | 2CPX077849R9999 ABB

Alternatywny kod produktu: 2CPX077849R9999

Opis i Kluczowe Cechy

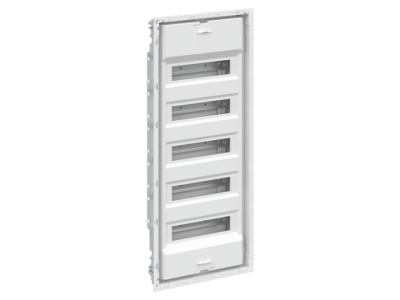

Obudowa p/t IP30 60M UK660EB (symbol 2CPX077849R9999) to wnękowa skrzynka rozdzielcza o pojemności 60 modułów, wyposażona w listwy śrubowe neutralną (N) i ochronną (PE). Zaprojektowana do montażu w ścianach, charakteryzuje się stopniem ochrony IP30 (ochrona przed pyłem) oraz wytrzymałością mechaniczną IK07. Obudowa wykonana z tworzywa samogasnącego, co potwierdza test rozżarzonego drutu w temperaturze 850°C (GWT 850°C), gwarantując bezpieczeństwo przeciwpożarowe.

• Pojemność 60 modułów: Wystarczająca przestrzeń do zabudowy aparatury modułowej, osprzętu i zabezpieczeń w średnich instalacjach elektrycznych.
• Listwy śrubowe N+PE: Umożliwiają zorganizowane prowadzenie i mocowanie przewodów neutralnych oraz ochronnych, ułatwiając montaż i późniejszą konserwację.
• Stopień ochrony IP30: Ochrona przed pyłem i ciałami stałymi – odpowiedni do stosowania w suchych wnętrzach, np. w rozdzielniach mieszkaniowych.
• Stopień odporności IK07: Wysoka odporność na uderzenia mechaniczne – zabezpiecza aparaturę przed uszkodzeniami w warunkach przemysłowych.
• Test GWT 850°C: Tworzywo samogasnące spełnia rygorystyczne normy przeciwpożarowe, minimalizując ryzyko rozprzestrzeniania się ognia.

Zgodność z Normami

Obudowa UK660EB spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego, w tym normy PN-EN 62208 (puste obudowy rozdzielnic), PN-EN 61439 (rozdzielnice i sterownice niskonapięciowe) oraz posiada deklarację zgodności CE. Test GWT 850°C potwierdza odporność ogniową materiału.

Zastosowanie

Obudowa UK660EB przeznaczona jest do montażu w ścianach wewnętrznych, głównie w instalacjach rozdzielczych budynków mieszkalnych, biurowych i przemysłowych.

• Mieszkaniowe i biurowe rozdzielnice mieszkaniowe – organizacja aparatury modułowej (wyłączniki, liczniki, styczniki).
• Pomieszczenia techniczne i maszynownie – ochrona aparatury przed kurzem i uszkodzeniami mechanicznymi.
• Instalacje telekomunikacyjne i sieciowe – montaż modułów zasilających i zabezpieczeń.
• Małe obiekty przemysłowe – zasilanie i sterowanie urządzeń o średnim poborze mocy.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Przed osadzeniem w ścianie należy przygotować otwór zgodnie z wymiarami obudowy, uwzględniając perforację boczną dla wentylacji. Listwy śrubowe N+PE należy zamontować przed wprowadzeniem przewodów. Obudowę można łączyć z innymi skrzynkami w pionie i poziomie za pomocą zestawu UZB2. W przypadku montażu w ściankach gipsowo-kartonowych konieczne jest zastosowanie specjalnego zestawu mocującego UZ91P4. Po zamontowaniu aparatury zaleca się umieszczenie maskownicy (jeśli dotyczy) w celu uzyskania dodatkowej przestrzeni dla modułów.

FAQ

• Czy obudowa UK660EB może być montowana na zewnątrz? Obudowa posiada stopień ochrony IP30 i jest przeznaczona wyłącznie do stosowania wewnątrz suchych pomieszczeń. Do zastosowań zewnętrznych należy wybrać obudowę z wyższym stopniem ochrony IP.
• Jaki jest maksymalny prąd znamionowy dla aparatury montowanej w tej obudowie? Maksymalny prąd znamionowy nie został podany w danych produktu. Należy dobrać aparaturę zgodnie z normami PN-EN 61439 i dokumentacją techniczną producenta.
• Czy obudowa posiada drzwi? Nie – w standardowym wykonaniu dostarczana jest bez drzwi i ramki. Drzwi należy dobrać oddzielnie, dostępne są warianty otwierane w lewo/prawo lub w wersji kombi.
