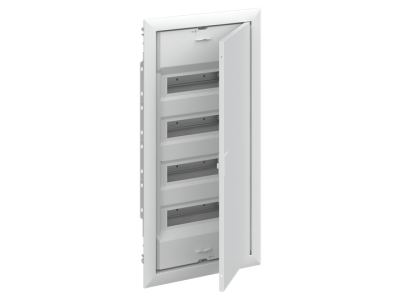

Obudowa p/t IP30 48M z ramką, drzwiami, bez listw N+PE, UK648K | 2CPX031382R9999 ABB

Alternatywny kod produktu: 2CPX031382R9999

Opis i Kluczowe Cechy

Obudowa p/t IP30 48M z ramką i drzwiami (symbol 2CPX031382R9999) to wnękowa skrzynka rozdzielcza przeznaczona do montażu w ścianach działowych. Charakteryzuje się stopniem ochrony IP30 (ochrona przed pyłem) oraz odpornością mechaniczną IK07. Drzwi otwierają się pod kątem 120°, a montaż może odbywać się po stronie lewej lub prawej. Przeznaczona do montażu w ściankach G-K z dodatkowym zestawem UZ91P4.

• Stopień ochrony IP30: Zabezpieczenie przed pyłem i ciałami stałymi, odpowiednie do suchych wnętrz.
• Stopień odporności IK07: Odporność na uderzenia mechaniczne do 5J, zapewniająca trwałość w środowiskach instalacyjnych.
• Test rozżarzonym drutem GWT>850°C: Potwierdza odporność materiału na działanie wysokich temperatur.
• Drzwi otwierane pod kątem 120°: Ułatwia dostęp do wnętrza skrzynki podczas prac konserwacyjnych i instalacyjnych.
• Możliwość montażu w ściankach G-K: Wymaga dodatkowego zestawu UZ91P4, który umożliwia precyzyjne osadzenie w standardowych ściankach gipsowo-kartonowych.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego, w tym dyrektyw CE. Została zaprojektowana zgodnie ze standardami odporności mechanicznej IK07 i testem rozżarzonym drutem powyżej 850°C. Produkt posiada odpowiednie certyfikaty potwierdzające zgodność z normami VDE i IEC.

Zastosowanie

Obudowa p/t IP30 48M z ramką i drzwiami znajduje zastosowanie w instalacjach elektrycznych wewnątrz budynków, gdzie wymagane jest estetyczne i funkcjonalne rozwiązanie do montażu aparatury modułowej.

• Montaż w ściankach gipsowo-kartonowych (G-K) z zestawem UZ91P4, idealna do nowoczesnych wnętrz biurowych i mieszkalnych.
• Instalacje rozdzielcze w budynkach użyteczności publicznej i biurowcach, gdzie liczy się estetyka i trwałość.
• Pomieszczenia techniczne i maszynownie, gdzie wymagana jest ochrona przed pyłem i lekkimi uszkodzeniami mechanicznymi.
• Miejsca o ograniczonym dostępie, wymagające solidnej obudowy z możliwością łatwego otwarcia drzwi pod kątem 120°.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że napięcie w obwodzie zostało odłączone. Skrzynkę należy osadzić w przygotowanym otworze w ścianie, używając zestawu UZ91P4 do montażu w ściankach G-K. Po zamontowaniu ramki i drzwi, należy dokręcić wszystkie elementy mocujące. Upewnić się, że drzwi otwierają się swobodnie pod kątem 120° bez utrudnień.

FAQ

• Czy obudowa UK648K może być montowana w pionie i poziomie? Tak, obudowy te mogą być łączone w pionie i poziomie przy użyciu dedykowanego zestawu UZB2.
• Jaki jest maksymalny kąt otwarcia drzwi? Drzwi otwierają się pod kątem 120°, co zapewnia wygodny dostęp do wnętrza skrzynki.
• Czy obudowa wymaga dodatkowych akcesoriów do montażu w ściankach G-K? Tak, do montażu w ściankach gipsowo-kartonowych wymagany jest zestaw UZ91P4, który umożliwia precyzyjne osadzenie skrzynki.
