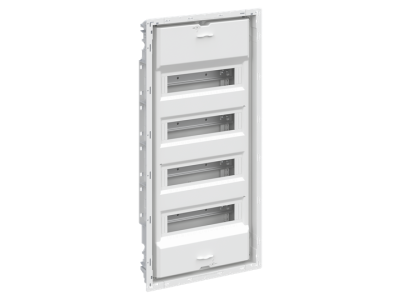

Obudowa p/t IP30 48M z listwami śrubowymi N+PE, bez ramki i drzwi, UK648EB | 2CPX077848R9999 ABB

Alternatywny kod produktu: 2CPX077848R9999

Opis i Kluczowe Cechy

Obudowa p/t IP30 48M (symbol 2CPX077848R9999, typ UK648EB) to uniwersalna skrzynka wnękowa przeznaczona do montażu w szafach i rozdzielnicach. Wyposażona w listwy śrubowe neutralną (N) i ochronną (PE), zapewnia pewne mocowanie przewodów i szyn. Stopień ochrony IP30 chroni wnętrze przed wnikaniem ciał stałych, a wytrzymałość mechaniczna IK07 gwarantuje odporność na uderzenia.

• 2CPX077848R9999 (UK648EB): Standardowy format 48 modułów DIN w pionie, kompatybilny z aparaturą modułową.
• Listwy śrubowe N+PE: Umożliwiają stabilne mocowanie przewodów i szyn, ułatwiając organizację instalacji.
• Stopień ochrony IP30: Ochrona przed ciałami stałymi o średnicy powyżej 2,5 mm – odpowiedni dla suchych pomieszczeń wewnątrz budynków.
• Wytrzymałość mechaniczna IK07: Odporność na uderzenia energią 2 J – zwiększa trwałość obudowy w warunkach przemysłowych.
• Test rozżarzonym drutem GWT ≥850°C: Potwierdza ognioodporność materiału, minimalizując ryzyko rozprzestrzeniania się pożaru.

Zgodność z Normami

Obudowa spełnia wymogi dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego i mechanicznego. Zgodna z normami europejskimi w zakresie ochrony przeciwpożarowej (GWT ≥850°C), wytrzymałości mechanicznej (IK07) i stopnia ochrony IP30. Posiada oznaczenie CE.

Zastosowanie

Obudowa UK648EB przeznaczona jest do montażu aparatury modułowej w instalacjach wewnętrznych, gdzie wymagane jest bezpieczne i zorganizowane prowadzenie obwodów.

• Rozdzielnice mieszkaniowe i lokalowe – montaż liczników, zabezpieczeń i aparatury sterowniczej.
• Szafy sterownicze w przemyśle – organizacja obwodów zasilających i sygnałowych.
• Pulpity sterownicze i szafki automatyki – profesjonalne rozwiązanie do montażu modułów PLC i styczników.
• Instalacje w budynkach użyteczności publicznej – spełnia wymagania norm dla obiektów o podwyższonych standardach bezpieczeństwa.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Skrzynka wnękowa musi być zamontowana w stabilnej konstrukcji, z uwzględnieniem perforacji bocznych do wentylacji. Listwy śrubowe N+PE służą do mocowania przewodów i szyn – zaleca się stosowanie odpowiedniego momentu dokręcania zgodnie z zaleceniami producenta aparatury. Obudowę można łączyć w pionie i poziomie za pomocą dedykowanego zestawu UZB2. Do montażu w ściankach G-K wymagany jest specjalny zestaw UZ91P4.

FAQ

• Czy obudowa posiada drzwi i ramkę? Nie – dostarczana jest bez drzwi i ramki montażowej. Jest to wersja bazowa, umożliwiająca elastyczne dostosowanie do indywidualnych potrzeb.
• Jaki jest maksymalny pobór mocy przez aparaturę modułową w tej obudowie? Maksymalny pobór mocy nie został określony w danych produktu. Zalecane jest przestrzeganie norm dotyczących obciążalności termicznej i wentylacji.
• Czy obudowa nadaje się do montażu zewnętrznego? Stopień ochrony IP30 jest niewystarczający do stosowania na zewnątrz. Przeznaczona jest wyłącznie do instalacji wewnętrznych w suchych pomieszczeniach.
