Obudowa p/t IP30 36M z ramką, drzwiami oraz listwami śrubowymi N+PE (zamiennik UK530E), UK636E3 | 2CPX077842R9999 ABB

Opis i Kluczowe Cechy

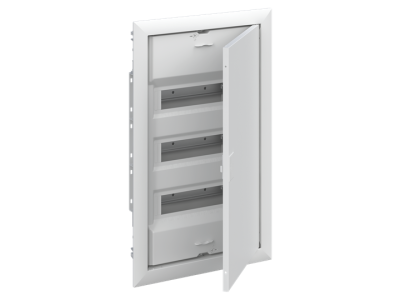

Obudowa podtynkowa ABB z serii UK600, model UK636E3 (SKU: 2CPX077842R9999), to zaawansowane rozwiązanie elektroinstalacyjne zaprojektowane z myślą o nowoczesnych systemach dystrybucji energii. Jest to bezpośredni, udoskonalony następca popularnej serii UK530E. Rozdzielnica charakteryzuje się pojemnością 36 modułów rozmieszczonych w trzech rzędach, przy czym unikalna konstrukcja maskownicy pozwala na uzyskanie dodatkowych 2 modułów na każdy rząd (konfiguracja 12+2). Daje to łączną przestrzeń montażową do 42 modułów, co jest kluczowe przy rozbudowanych instalacjach automatyki domowej.

• Wytrzymałość mechaniczna: Stopień ochrony IK07 gwarantuje wysoką odporność na uderzenia, co przekłada się na długowieczność urządzenia w trudnych warunkach eksploatacyjnych.
• Bezpieczeństwo pożarowe: Obudowa przeszła test rozżarzonym drutem (Glow Wire Test) przy temperaturze 850°C, co potwierdza jej wysoką odporność na zapłon.
• Elastyczność montażu: Drzwi stalowe z ramką otwierają się pod kątem 120°, co ułatwia prace serwisowe. Możliwość zmiany kierunku otwierania (lewo/prawo) pozwala na dopasowanie do układu pomieszczenia.
• Kompletne wyposażenie: Produkt dostarczany jest z fabrycznymi listwami śrubowymi N+PE, co znacząco przyspiesza proces prefabrykacji rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi obudów i rozdzielnic niskiego napięcia. Stopień ochrony IP30 definiuje przeznaczenie obudowy do aplikacji wnętrzowych, chroniąc przed dostępem do części niebezpiecznych ciałami obcymi o średnicy powyżej 2,5 mm. Zastosowanie materiałów samogasnących oraz wysoka klasa odporności termicznej GWT 850°C sprawiają, że obudowa spełnia najwyższe standardy bezpieczeństwa przeciwpożarowego wymagane w budownictwie mieszkaniowym i komercyjnym.

Zastosowanie

Obudowa ABB UK636E3 znajduje szerokie zastosowanie w budownictwie wielorodzinnym oraz obiektach biurowych. Dzięki swojej modułowości idealnie nadaje się do:

• Montażu aparatury modułowej takiej jak wyłączniki nadmiarowo-prądowe, różnicowoprądowe oraz ograniczniki przepięć.
• Systemów inteligentnego domu, gdzie wymagana jest dodatkowa przestrzeń na sterowniki i przekaźniki (dzięki opcji 12+2 moduły).
• Instalacji w ścianach murowanych oraz, po zastosowaniu opcjonalnego zestawu montażowego UZ91P4, w ścianach z płyt gipsowo-kartonowych (G-K).
• Tworzenia większych zestawów rozdzielczych poprzez łączenie obudów w pionie lub poziomie za pomocą łączników UZB2.

Wskazówki Montażowe

Instalacja obudowy UK600 została zoptymalizowana pod kątem ergonomii pracy elektryka. Skrzynka wnękowa posiada precyzyjne perforacje na bocznych ściankach, co ułatwia wprowadzanie peszli i przewodów. Specjalne otworowanie na ramce pozwala na łatwe odrysowanie linii cięcia w ścianach typu G-K, co eliminuje błędy pomiarowe. Podczas montażu należy zwrócić uwagę na odpowiednie wypoziomowanie kasety podtynkowej. W przypadku montażu w ścianach kartonowo-gipsowych należy pamiętać o dokupieniu dedykowanego zestawu uchwytów UZ91P4. Drzwi oraz ramka maskująca są montowane w ostatnim etapie, co chroni je przed zabrudzeniem podczas prac tynkarskich.

FAQ

• Czy obudowa zawiera szyny DIN? Tak, obudowa jest wyposażona w standardowe szyny montażowe TH-35 dla każdego z trzech rzędów.
• Czy mogę zamontować tę rozdzielnicę w ścianie z płyt G-K? Tak, jest to możliwe, jednak wymaga to zastosowania opcjonalnego zestawu montażowego o symbolu UZ91P4.
• Jaka jest rzeczywista liczba modułów? Nominalnie obudowa jest 36-modułowa (3x12), ale dzięki specjalnej konstrukcji maskownicy można zamontować do 42 modułów (3x14).
• Czy drzwi można zamontować tak, aby otwierały się w lewo? Tak, konstrukcja zawiasów pozwala na obustronny montaż drzwi, zależnie od preferencji użytkownika.
