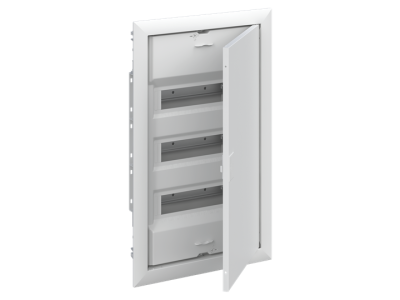

Obudowa p/t IP30 36M z ramką, drzwiami, bez listw N+PE, UK636K | 2CPX031381R9999 ABB

Alternatywny kod produktu: 2CPX031381R9999

Opis i Kluczowe Cechy

Obudowa p/t IP30 36M z ramką, drzwiami (symbol 2CPX031381R9999) to wnękowa skrzynka instalacyjna dedykowana do aplikacji wewnętrznych. Charakteryzuje się stopniem ochrony IP30, odpornością mechaniczną IK07 oraz testami ogniowymi GWT >850°C. Drzwi otwierają się pod kątem 120° i mogą być montowane do lewej lub prawej strony (z wyjątkiem wersji kombi). Wyposażona w maskownicę umożliwiającą zwiększenie pojemności o 2 moduły na rząd.

• Stopień ochrony IP30: Ochrona przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm – odpowiednia do suchych pomieszczeń i rozdzielnic.
• Odporność mechaniczna IK07: Odporność na uderzenia o energii 2 J – trwałość konstrukcji w trudnych warunkach instalacyjnych.
• Test ogniowy GWT >850°C: Potwierdzenie wysokiej odporności ogniowej obudowy, co zwiększa bezpieczeństwo instalacji.
• Drzwi otwierane pod kątem 120°: Ułatwione prowadzenie prac instalacyjnych i serwisowych wewnątrz skrzynki.
• Możliwość łączenia w pionie/poziomie: Elastyczność w budowie rozdzielnic wielorzędowych dzięki dedykowanemu zestawowi UZB2.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych, w tym normy EN 62208 (puste obudowy) oraz EN 61439 (rozłączniki i sterownice niskonapięciowe). Posiada oznakowanie CE i deklarację zgodności z dyrektywami UE.

Zastosowanie

Obudowa p/t IP30 36M z ramką i drzwiami znajduje zastosowanie w instalacjach elektrycznych wewnętrznych, gdzie wymagane jest estetyczne i funkcjonalne umieszczenie aparatury modułowej.

• Instalacje w budynkach mieszkalnych i komercyjnych – rozdzielnice mieszkaniowe i lokalowe.
• Szafy sterownicze w maszynach przemysłowych – ochrona aparatury modułowej przed uszkodzeniami mechanicznymi.
• Pomieszczenia biurowe i serwerownie – estetyczne ukrycie okablowania i zabezpieczeń.
• Miejsca o podwyższonych wymaganiach estetycznych – możliwość montażu w ścianie G-K z zestawem UZ91P4.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji. Obudowę montować w przygotowanym otworze w ścianie, z zachowaniem odpowiednich wymiarów i perforacji bocznej. Drzwi mogą być mocowane do lewej lub prawej strony (z wyjątkiem wersji kombi). Do montażu w ścianach G-K należy użyć dedykowanego zestawu UZ91P4. W przypadku łączenia kilku obudów w pionie/poziomie stosować zestaw UZB2. Upewnić się, że wszystkie krawędzie są równo ułożone i szczelne.

FAQ

• Czy obudowa może być montowana na zewnątrz? Obudowa przeznaczona jest wyłącznie do montażu wewnątrz pomieszczeń. Stopień ochrony IP30 nie zapewnia ochrony przed wilgocią ani wodą.
• Jaki jest maksymalny prąd obciążenia obudowy? Maksymalny prąd nie został określony w dostępnych danych. Dla konkretnych aplikacji należy sprawdzić kartę katalogową lub dokumentację techniczną.
• Czy drzwi można zamontować po obu stronach? Tak, drzwi mogą być montowane do lewej lub prawej strony (z wyjątkiem wersji kombi).
